Đơn vị phục hồi khí lỏng NGL - Nhà máy phục hồi và tinh khiết hydro

Đơn vị thanh lọc khối phục hồi khí lỏng ngl

Giá trị của chất lỏng khí tự nhiên, chẳng hạn như ethan và propan, đang tăng do nhu cầu toàn cầu ngày càng tăng về nguyên liệu thô hóa dầu, sưởi ấm và điện. Các giải pháp phục hồi chất lỏng khí tự nhiên (NGL) được chuyên dụng để tối đa hóa phục hồi trong khi cung cấp cho bạn sự linh hoạt hoạt động cao và lợi nhuận lớn hơn trên đầu tư nhà máy.

Đơn vị thanh lọc khối phục hồi khí lỏng ngl

Cho dù bạn cần phục hồi cao, siêu cao hoặc linh hoạt, các công nghệ phục hồi NGL có thể đáp ứng các thông số kỹ thuật sản phẩm nghiêm ngặt và yêu cầu hoạt động hiệu quả hơn. Các giải pháp cung cấp tối đa 99% thu hồi NGL / LPG và cung cấp sự linh hoạt cho các điều kiện kinh tế hoặc hoạt động thay đổi.

Đối với các kịch bản thách thức như các vị trí xa xôi và thời gian dự án ngắn, dòng nhà máy mô-đun cung cấp phục hồi NGL cao thông qua các đơn vị được thiết kế sẵn, gắn trượt. Phương pháp xây dựng nhà máy cho phép chi phí và lịch trình dự đoán được và xây dựng nhanh chóng với chất lượng cao hơn.

Thiết bị phục hồi NGL phân đoạn kết thúc ánh sáng

Model No.	NGLC 65-35/25	NGLC 625-35/15	NGLC 625-35/30	NGLC 625-35/60	NGLC 625-35/80	NGLC 625-35/140
Standard gas volume X10⁴Nm³/d	1.5	1.5	3.0	6.0	8.0	14.0
Device elasticity X10⁴ Nm³/d	0.7-2.25	0.7-2.25	1.5-3.6	4.5-6.5	4.0-9.0	8.0-15.0
Process method	Alcohol injection and hydrocarbon collection	Dehydration and hydrocarbon collection
Product Type (mixed hydrocarbon + dry gas)	Dry gas (into pipe network)	Dry gas (CNG / inlet pipe network)
Dry gas content	Meet the requirements of pipeline transportation	<1 ppm
C3 yield	>80% (Improve efficiency according to user requirements)
Applicable ambient temperature	-40-50 ℃
Inlet pressure	0.1-10.0 MPa
Dry gas outlet pressure	4.0-23.0 MPa
Design pressure of hydrocarbon mixing tank	2.5 MPa
Explosion-proof grade	ExdIIBT4
The control mode	PLC + upper computer
Skid sizes	LWH: 8000-17000X3500X3000 mm

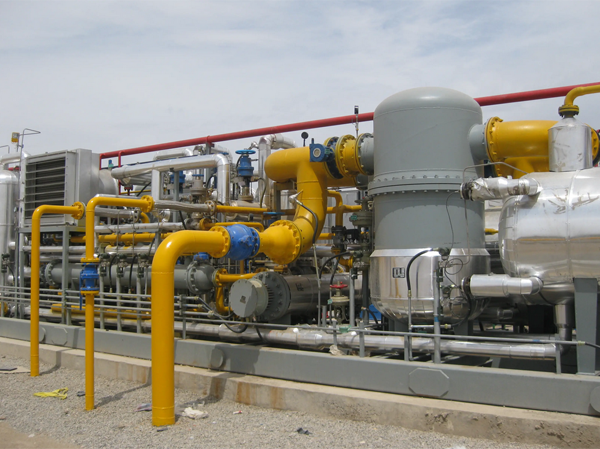

Nhà máy phục hồi khí dầu mỏ lỏng trượt LPG

Đối với việc phục hồi LPG / C3 +, Bộ phận Kỹ thuật cung cấp một quy trình hấp thụ, đảm bảo tỷ lệ phục hồi cao đến 99,9%, đồng thời có tiêu thụ năng lượng cụ thể thấp. Hơn nữa, hàm lượng CO2 dung nhận của khí thức ăn cao hơn so với các quy trình mở rộng thông thường.

Để đạt được tỷ lệ phục hồi C3 cao, thực hiện một cột hấp thụ thượng lưu của máy deathanizer. Ở đây khí thức ăn được chà sạch bằng cách sử dụng một lưu lượng hydrocarbon nhẹ đến từ đỉnh của máy deathanizer. LPG được tách khỏi các hydrocarbon nặng hơn dưới dòng của máy deathanizer bằng cách sử dụng một cột chưng cất.

LPG là khí dầu mỏ hóa lỏng, được sản xuất khi tinh chế dầu thô hoặc bay hơi từ quá trình khai thác dầu mỏ hoặc khí tự nhiên. LPG là hỗn hợp dầu và khí tự nhiên được hình thành dưới áp suất thích hợp và tồn tại dưới dạng chất lỏng ở nhiệt độ phòng.

LPG (LNG) được sử dụng rộng rãi như nhiên liệu thay thế cho xe hơi, nhưng cũng phù hợp như một nguyên liệu hóa học. Nó bao gồm propan và butan (C3 / C4).

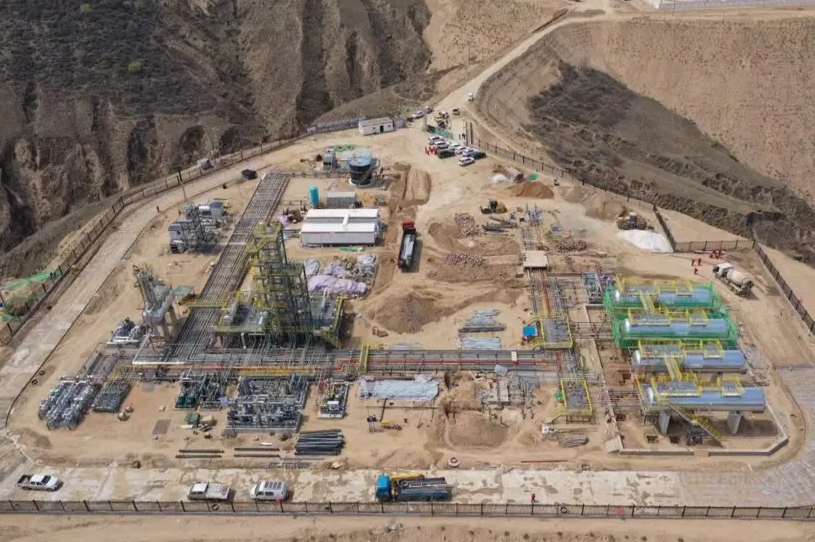

8MM khôi phục khí dầu mỏ lỏng trượt cho khí tự nhiên

Tại sao phải phục hồi chất lỏng khí tự nhiên: Cải thiện chất lượng khí tự nhiên, giảm điểm sương hydrocarbon và ngăn chặn ngưng tụ hydrocarbon lỏng trong vận chuyển đường ống; Các sản phẩm ngưng tụ được phục hồi là nhiên liệu dân sự và nhiên liệu hóa học quan trọng; Tỷ lệ sử dụng toàn diện của tài nguyên được cung cấp, có lợi ích kinh tế tốt.

LPG (được sử dụng rộng rãi như nhiên liệu thay thế cho xe hơi, nhưng cũng thích hợp như một nguyên liệu hóa học. Nó bao gồm propane và Butane (C3 / C4).

Đối với sự phục hồi của LPG/C3 + Bộ phận kỹ thuật cung cấp quy trình hấp thụ, đảm bảo tỷ lệ phục hồi cao tới 99, 9%, trong khi đồng thời có tiêu thụ năng lượng đặc trưng thấp. Hơn nữa, hàm lượng CO2 chịu được của khí nguồn cấp là cao hơn so với các quy trình mở rộng thông thường.

Để đạt được tỷ lệ phục hồi C3 cao, Rongteng thực hiện một cột thấm nước ngược dòng của Deethanizer. Ở đây khí cấp dưỡng được lọc bằng cách sử dụng một trào ngược hydrocarbon nhẹ đến từ đỉnh của chất deethanizer. LPG được tách ra từ dòng hydrocacbon xuống mạnh hơn của deethanizer bằng cách sử dụng cột định vị.

Tại sao phục hồi các chất lỏng khí tự nhiên: cải thiện chất lượng khí tự nhiên, giảm điểm sương hydrocarbon và ngăn chặn ngưng tụ hydrocarbon lỏng trong vận chuyển đường ống; Các sản phẩm ngưng tụ phục hồi là nhiên liệu dân dụng và nhiên liệu hóa học quan trọng; Tỷ lệ sử dụng toàn diện các nguồn lực được cung cấp, có lợi ích kinh tế tốt.

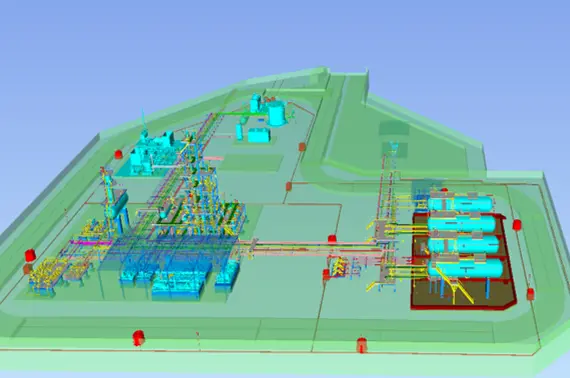

2 nhà máy phục hồi LPG MMSCFD

Khí tự nhiên thô đi vào thiết bị phân tách đầu vào để lọc ra các tạp chất cơ học và tách nước tự do, sau đó đi vào máy lọc bụi một cách chính xác, và được làm lạnh đến 40 ~ 45 ℃ bởi bộ làm mát của máy nén, và sau đó tách một số nước và hydrocacbon nặng (trong trường hợp các thành phần nặng quá mức), và sau đó đi vào đơn vị khử nước để khử nước sâu. Khí khô từ chất khử nước skid đi vào chất ngưng tụ skid, sau đó nó đi vào đơn vị làm lạnh sau khi làm lạnh đến ~ 10 ℃ qua bộ trao đổi nhiệt. Tiếp theo sau khi làm lạnh khí feed vào – 35 ℃ và làm lạnh lại qua throttling, nó đi vào máy tách nhiệt độ thấp để tách khí lỏng sau đó

Pha khí tách biệt và pha lỏng vào deethanizer tương ứng, khí đỉnh tháp trở lại bộ trao đổi nhiệt để tái sưởi ấm và đầu ra bên ngoài ranh giới, và chất lỏng đáy tháp đi vào depropane và tháp Debutane để tách lại. LPG ở đỉnh tháp và hydrocacbon nhẹ ổn định ở đáy tháp nhập vào bể lưu trữ tương ứng để tải và xuất khẩu

Tiêu thụ năng lượng bảng của thiết bị điện quy trình

Electrical equipment	Power kw		remarks
Electrical equipment	Shaft power	Motor power	remarks
refrigerator	130	150	380V/50HZ
Natural gas compressor unit	220	250	380V/50HZ
Instrument air compressor	3	5.5	380V/50HZ
Power consumption of instrument control system	2	2	220V/50HZ
Regeneration gas heater	40	50	380V/50HZ
Regeneration gas fan	5	7.5	380V/50HZ
Deethanizer reboiler	100	120
Depropane and debutane Reboiler	130	150
total	530
