Định nghĩa về dây chuyền sản xuất nước đóng chai tự động hoàn toàn rất rộng, thường được chia thành ba loại dựa trên dung tích: 350ml, 550ml và 600ml. Công suất sản xuất của dây chuyền sản xuất nước tinh khiết đóng chai có thể đạt từ 2000 chai/giờ đến 24000 chai/giờ. Ngân sách đầu tư cho dự án dây chuyền sản xuất nước tinh khiết đóng chai dao động từ 30.000 đến 1 triệu nhân dân tệ. Các dây chuyền sản xuất nước tinh khiết đóng chai phổ biến cũng có tùy chọn 3 gallon và 5 gallon, tức là đóng gói nước trong thùng lớn 11,3L và 18,9L.

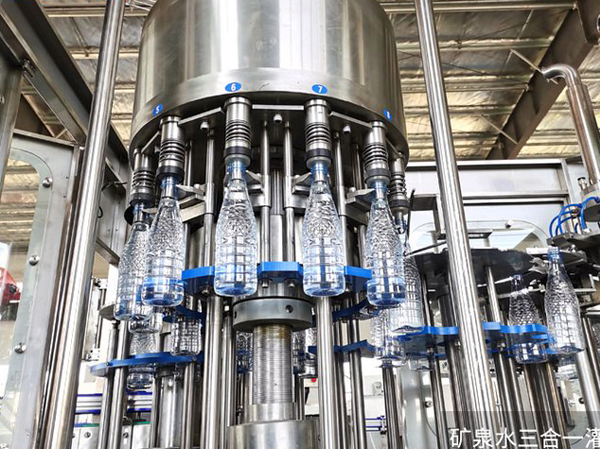

Dây chuyền sản xuất nước đóng chai hoàn toàn tự động
Cấu hình thông số cơ bản của thiết bị dây chuyền sản xuất nước đóng chai:
Chai polyester tròn hoặc vuông.
Thông số kỹ thuật chai: Thân chai là từ 50 đến 90 milimet, chiều cao chai là từ 150 đến 320 milimet, và đường kính chai là từ 20 đến 35 milimet.
Loại nắp chai: nắp nhựa.
Thông số kỹ thuật nắp chai: đường kính bên ngoài Φ 25- Φ 35 milimet, chiều cao nắp H = 15-25 milimet.
Quy trình sản xuất nước đóng chai: Xử lý nước → Làm sạch → Kiểm tra đèn → Ghi nhãn → Làm khô → Mã hóa → Đóng gói phim → Bao bì thành phẩm
Dây chuyền sản xuất này được sử dụng để sản xuất nước sạch đóng chai nhựa, nước khoáng và các loại đồ uống khác. Nó có thể tùy chỉnh dây chuyền sản xuất 2000-36000 chai mỗi giờ theo yêu cầu của khách hàng và khối lượng sản xuất. Toàn bộ dây chuyền sản xuất bao gồm bể chứa nước, xử lý nước, thiết bị khử trùng, máy đúc bóng, máy phân loại chai, máy phân phối không khí, máy lấp đầy, kiểm tra đèn, máy ghi nhãn, máy làm khô, máy in phun, máy gói phim, vận chuyển và hệ thống bôi trơn truyền tải. Mức độ tự động hóa có thể được cấu hình theo yêu cầu của khách hàng. Toàn bộ thiết bị thiết kế đều tiên tiến, và bộ phận điện sử dụng các thương hiệu nổi tiếng quốc tế hoặc trong nước. Chúng tôi cung cấp quy trình và thiết kế bố cục, và cung cấp hướng dẫn kỹ thuật trong suốt quá trình
Cấu hình tùy chọn:
Đơn vị xử lý nước: nước tinh khiết / nước khoáng sản / nước suối núi / nước chức năng, v.v.
Nhãn thân chai: đặt nhãn / dán nhãn
Mã phun: mã phun laser / mã phun mực
Bao bì: hộp tông / phim PE
Dây chuyền sản xuất nước đóng chai bao gồm xử lý nước, sản xuất chai, điền, dán nhãn, đóng gói, vận chuyển, kiểm tra, kiểm soát và làm sạch và khử trùng thiết bị, và cấu hình cụ thể phụ thuộc vào quy mô sản xuất và yêu cầu.

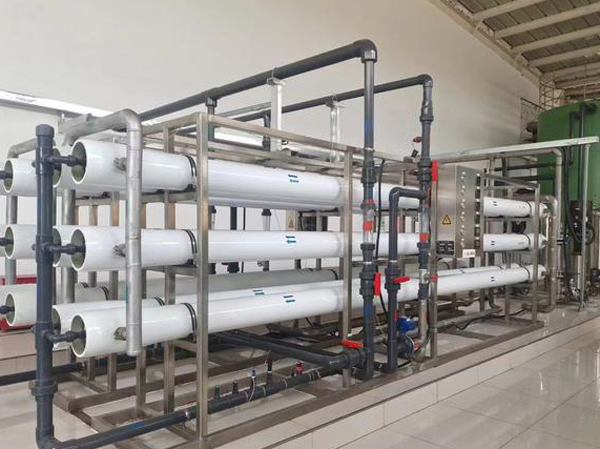

Thiết bị xử lý nước
Hệ thống xử lý trước: bao gồm lọc cát, lọc than hoạt tính và lọc vi mô, được sử dụng để loại bỏ tạp chất từ nước.
Hệ thống thẩm thấu ngược: được sử dụng để loại bỏ các chất rắn hòa tan và vi khuẩn.
Máy khử trùng UV: sử dụng ánh sáng cực tím để tiêu diệt vi sinh vật trong nước.
Máy phát Ozone: khử trùng thêm các nguồn nước bằng ozone.

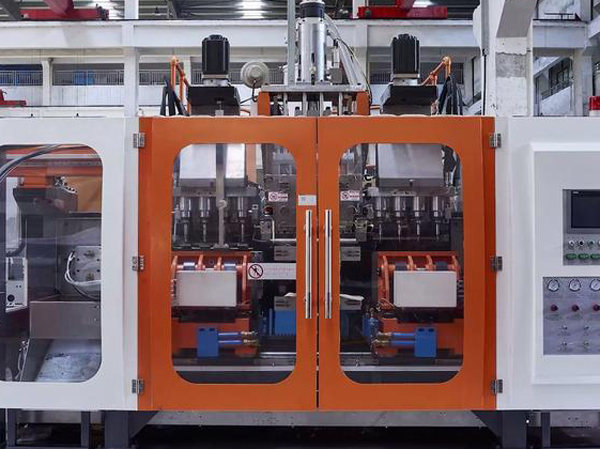

Thiết bị sản xuất chai
Máy ép phun: một preform được sử dụng để sản xuất chai.
Máy thổi: Thổi trống sẵn sàng vào chai hoàn thành.

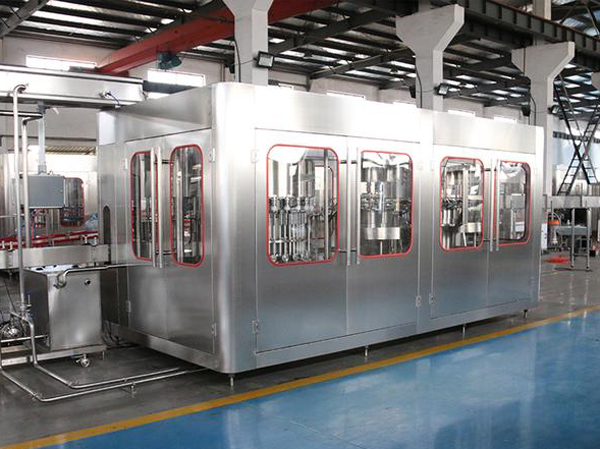

Thiết bị làm đầy
Máy làm đầy: Làm đầy nước chế biến vào chai, thường với các loại làm đầy trọng lực và áp suất.
Máy nắp: được sử dụng để niêm phong nắp của một chai đầy.

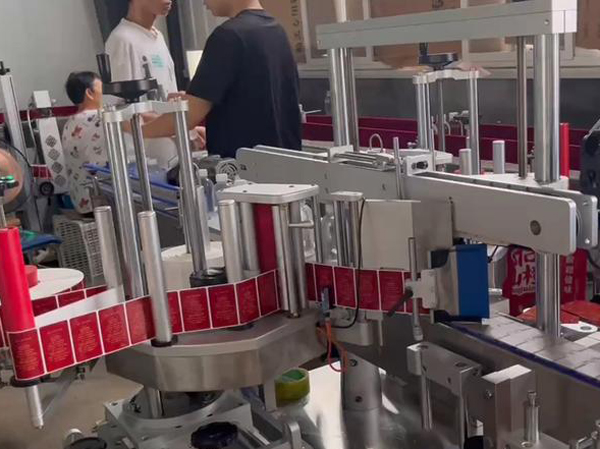

Thiết bị dán nhãn
Máy dán nhãn: Gắn nhãn vào chai, có thể là nhãn tự dính hoặc nhãn co nhiệt.

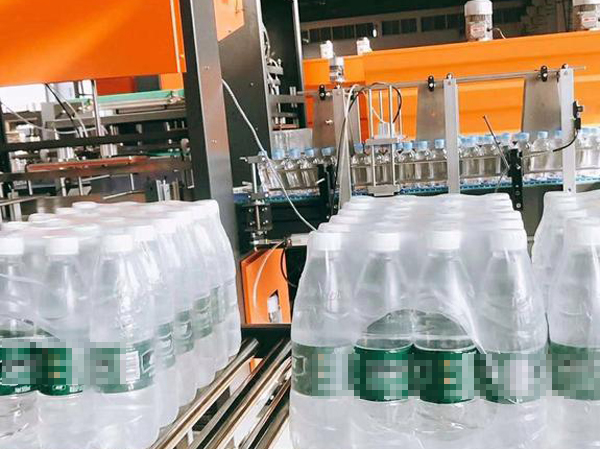

Thiết bị đóng gói
Máy đóng gói co: nhiều chai được đặt cùng nhau để đóng gói co nhiệt.
Bộ đóng gói carton: Đặt nước đóng chai vào thùng carton để đóng gói bên ngoài.
Hệ thống băng tải:
Băng tải: kết nối các thiết bị khác nhau để đảm bảo dòng chảy mượt mà của chai nước trên dây chuyền sản xuất.
Thiết bị kiểm tra:
Dụng cụ phát hiện trực tuyến: được sử dụng để kiểm tra chất lượng chai và nước, bao gồm hình dạng chai, mức độ chất lỏng, niêm phong, v.v.
Hệ thống điều khiển:
Hệ thống điều khiển PLC: được sử dụng để giám sát và kiểm soát hoạt động của toàn bộ dây chuyền sản xuất, đảm bảo sự phối hợp của các thiết bị khác nhau.
Thiết bị làm sạch và khử trùng:
Máy làm sạch chai: làm sạch và khử trùng chai đã sử dụng.
Cấu hình cụ thể của mỗi dây chuyền sản xuất có thể khác nhau tùy thuộc vào quy mô sản xuất và yêu cầu, nhưng thiết bị trên là một thành phần cơ bản của hầu hết các dây chuyền sản xuất nước đóng chai.
Thiết bị chính của dây chuyền sản xuất nước tinh khiết đóng chai:
Giá dập
Thân thép có cấu trúc 304 không gỉ ở bên ngoài, khung thép không gỉ 304, và bàn chân thép không gỉ có thể điều chỉnh.
Hệ thống truyền tải chai
Hệ thống vận chuyển chai thông qua việc sử dụng 304 bánh xe sao bằng thép không gỉ, và ngoại trừ bánh xe sao xả chai, tất cả các bánh xe sao khác sử dụng nút cổ chai vận chuyển trực tiếp đến bánh xe cho chai bằng năng lượng gió, đảm bảo độ tin cậy của việc vận hành chai và thay thế hình dạng chai thay thế thuận tiện và hiệu quả hơn bánh xe phân phối chai thông qua một cấu trúc cổ chai không đóng chai. Điều này có thể tránh sự cần thiết phải điều chỉnh chiều cao của bề mặt chuỗi thiết bị sau khi ba trong một máy do điều chỉnh chiều cao của chai.
Bộ phận rửa chai có tính luân phiên
Các lớp làm sạch chai thông qua một snap thép không gỉ trong cấu trúc, không chạm vào sợi của miệng chai, đảm bảo giữ chai ổn định và đáng tin cậy, và hiệu quả làm sạch chai cao.
Phần làm đầy quay
Các bộ phận tiếp xúc với sản phẩm đều được làm bằng thép không gỉ 304, và các bề mặt bên trong và bên ngoài của xi lanh lấp đầy được đánh bóng bằng gương hoàn thiện. Hệ thống lấp đầy áp dụng một xi lanh và phương pháp nâng chai để duy trì sự sạch sẽ và vệ sinh của hệ thống lấp đầy. Phương pháp điền là điền trọng lực, có tốc độ điền nhanh và có thể điều khiển mức độ điền chất lỏng.
Bộ phận máy đóng kín đang quay
Đầu capping sử dụng capping từ tính, có chức năng bảo vệ quá tải và mô-men xoắn ổn định và đáng tin cậy. Máy capping sử dụng công nghệ của công ty Arol ở Pháp, và không có hiện tượng cắn, cao, cong hoặc cong cạnh khi đóng tiền. Trục trượt nắp vít thông qua một cấu trúc ổ lăn, đảm bảo sự sắp xếp tốt của hướng dẫn trục trượt và tỷ lệ trình độ cao niêm phong, đạt 99, 7%.
Bộ phận tổ chức CỦA Lid
Cấu trúc nắp khí nén ngang, 304 Nắp thép không gỉ, 304 đường rãnh thấp hơn nắp đậy không gỉ, khoang lid và rãnh thấp hơn với hệ thống phát hiện điện tử, tự động kiểm soát máy cho ăn nắp và vận hành máy. Nó không thể đạt được chai, không có nắp giao hàng, và tắt máy tự động mà không có nắp.
Hệ thống điện
Được trang bị với điều chỉnh tốc độ tần số thay đổi, tất cả các thành phần chuyển động là bánh răng được điều khiển cho hoạt động trơn tru, và tất cả các bánh răng bánh xe chai là bánh răng nylon dầu.
Hệ thống điều khiển điện
Hộp kiểm soát điện được niêm phong, làm bằng vật liệu thép không gỉ 304, với tần số biến đổi và điều chỉnh tốc độ không kế. Toàn bộ máy được điều khiển bởi PLC Industrial Computer và hiển thị trên màn hình hiển thị. Toàn bộ máy có chức năng của chai được đóng kín nhưng không có chai được đóng kín.
Cấu trúc chống thấm:
Nền tảng chủ nhà thông qua một nền tảng thép hoàn toàn không gỉ với một đầu vào nước cho thoát nước. Để ngăn chặn nước tràn vào cửa và chảy vào đáy thiết bị trong quá trình hoạt động, một cấu trúc không thấm nước cửa hai lớp được thiết kế đặc biệt. Cửa bên ngoài có một cấu trúc tích hợp thép không gỉ, và được trang bị một cửa sổ quan sát và xử lý cửa, với các bề mặt trên và dưới gọn gàng và đồng nhất, thể hiện vẻ đẹp và tao nhã. Cửa bên trong có thiết kế plug-in, có chống thấm nước để đi vào nền tảng bên trong của thiết bị và hộp điều khiển điện.
