Máy dây chuyền sản xuất giấy nhăn là một thiết bị quan trọng được sử dụng đặc biệt để sản xuất tấm giấy nhăn, có nhiều ứng dụng trong nhiều ngành công nghiệp.

Đầu tiên, các tấm bìa cứng được sử dụng rộng rãi trong ngành xây dựng, và có thể được sử dụng để xử lý cửa, phân vùng, trần, tường, sàn, vách, vách, phòng di động, phòng mở văn phòng, vv. Các đặc điểm của trọng lượng nhẹ, độ bền cao và độ bền tốt làm cho nó rất thích hợp cho việc sản xuất vật liệu xây dựng.

Thứ hai, trong ngành công nghiệp đồ nội thất, các tấm bìa cứng cũng là một nguyên liệu thô quan trọng, có thể được sử dụng để làm nhiều loại đồ nội thất tấm và đồ nội thất thông thường, như bàn làm việc, bàn giấy, tủ tường, kết hợp nội các, bàn ngủ, vv. Độ bền và độ bền của đồ đạc làm cho nó ổn định và bền hơn.

Ngoài ra, các tấm bìa cứng cũng có một ứng dụng tốt trong ngành vận tải. Nó là một trong những vật liệu thay thế lý tưởng cho các sản phẩm gỗ và tấm gỗ trong xe buýt và tàu chở khách, giúp giảm trọng lượng của xe và tàu và cải thiện hiệu quả giao thông.

Trong lĩnh vực đóng gói, vai trò của các tấm bìa cứng rất cần thiết. Nó có thể được sử dụng để bao bì các công cụ máy chính xác, dụng cụ, công cụ, thiết bị gia dụng, sản phẩm điện tử và máy tính, linh kiện ô tô và thủy tinh, thực phẩm và các sản phẩm khác. Tấm bìa cứng có các đặc điểm về chi phí thấp, trọng lượng nhẹ, dễ chế biến, sức bền cao, khả năng thích ứng với in ấn tuyệt vời, lưu trữ và xử lý thuận tiện, khiến nó trở thành một lựa chọn lý tưởng cho ngành công nghiệp đóng gói. Hơn nữa, hơn 80% giấy nhăn có thể được tái chế, đó là tương đối thân thiện với môi trường, cũng đáp ứng các yêu cầu của ngành công nghiệp đóng gói hiện đại để bảo vệ môi trường và phát triển bền vững.

Nói chung, máy giấy sóng cung cấp nguyên liệu thô quan trọng cho nhiều ngành công nghiệp như xây dựng, nội thất, vận chuyển và đóng gói bằng cách sản xuất tấm tôn sóng chất lượng cao, thúc đẩy sự phát triển và tiến bộ của các ngành công nghiệp này.

Hộp có nếp sóng là container vận chuyển được sử dụng rộng rãi nhất trong thương mại. Chúng được làm bằng cách gấp và dán các tấm bìa cứng. Các tấm bìa cứng được làm từ giấy bề mặt và giấy lõi nhăn hình thành bằng cách xử lý các nếp nhăn. Nói chung, các tấm bìa cứng có một dây chuyền sản xuất giấy chuyên dụng để sản xuất và cắt vào các tấm bìa cứng theo các thông số kỹ thuật yêu cầu. Hôm nay, chúng ta sẽ nói về dây chuyền sản xuất bìa cứng.

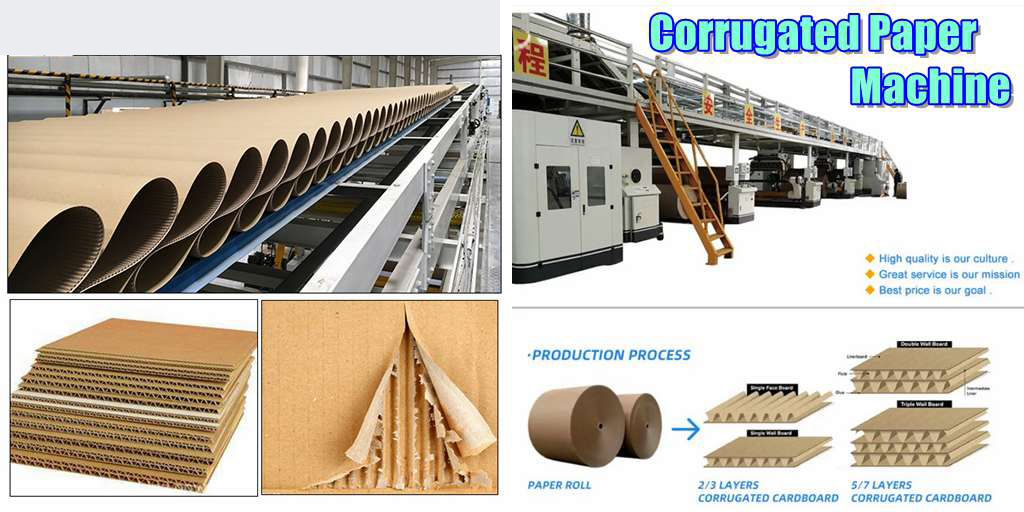

Dây chuyền sản xuất giấy nhăn

Dây chuyền sản xuất tấm giấy đóng một vai trò quan trọng trong việc sản xuất hộp bìa cứng. Dây chuyền sản xuất các tấm bìa cứng là thiết bị dây chuyền sản xuất quan trọng nhất trong các doanh nghiệp đóng gói carton. Nó bao gồm một số thành phần quan trọng như thiết bị bộ phận ướt, thiết bị cán bộ và hệ thống quản lý sản xuất.

Sản phẩm hoàn chỉnh: giấy phun, giấy Testliner, giấy Kraft, cốc giấy đầy màu sắc, máy giấy các tông, bảng giấy, ống uống giấy

Thông số kỹ thuật của dây chuyền sản xuất bìa nhăn

Model	YG-1100PC-A
Suitable paper	200-800 g / m2 cardboard, E-F-N corrugated board
Box type	Straight line, crash-lock bottom, double sides, four/six corner box
Feeding way	Continuous automatic feeding.
Glue type	Solute style
Max. speed	400m/min
Power	31KW, AC220V/380V
Weight	11T
Dimension	19000mm*2050mm*1600mm(L*W*H)
Inching speed	40m/min
Compressed air	6 bar
Air compressor capacity	10m/3
Air tank capacity	60L

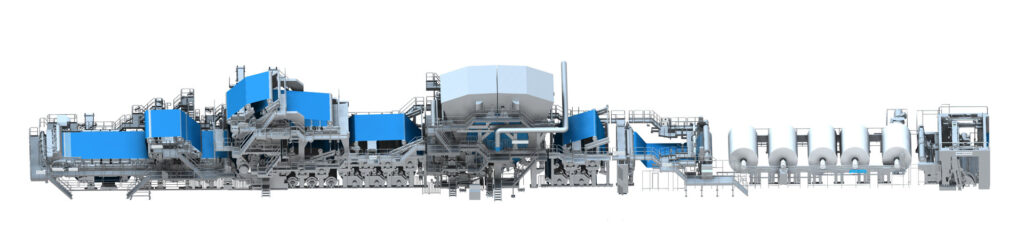

Biểu đồ dòng chảy quy trình của dây chuyền sản xuất tấm giấy sóng tự động

Nguyên liệu thô (giấy thải) – băng tải chuỗi – bột – máy làm sạch mật độ cao – màn hình áp suất – bộ tách sợi – bộ tách từ chối – máy làm sạch mật độ thấp – màn hình áp suất dòng vào – máy làm giấy – giấy jumbo hoàn thành lớn

Các thành phần chính của dây chuyền sản xuất giấy nhăn

Máy giấy nghiền nhiều xi lanh dài bao gồm một hệ thống hộp xi măng, một phần lưới dài, một phần nhấn, một phần khô, một phần truyền dẫn, một phần nền tảng, một hệ thống kiểm soát khí nén, một hệ thống bôi trơn dầu mỏng, một hệ thống kiểm soát điện, và một máy cuộn giấy khí nén ngang.

Hộp xi măng

Thùng đệm không khí được sử dụng, chủ yếu bao gồm tiêu đề hình nón vuông, khuếch tán bước, cuộn homogenizer, hộp, ống phun, thiết bị điều chỉnh đệm không khí, tấm môi trên và dưới và thiết bị điều chỉnh. Các tấm môi trên có thể được điều chỉnh theo chiều ngang và chiều dọc, và có một tấm môi nhỏ theo chiều dọc tại vòi.

Sở Changwang

Trường hợp lưới sử dụng các thành phần khử nước hoàn toàn tĩnh, chủ yếu bao gồm con lăn ngực, tạo tấm, ba mảnh và năm tấm khử nước, hộp hút ẩm chân không thấp, xe lu điện áp cao, xe lăn, máy cán xà treo, bộ điều chỉnh khí nén, máy đo sức căng liên tục pneumatic, thiết bị đo điện áp cao hình Kim thiết bị phun nước di động, thiết bị ống xịt nước áp suất thấp, khay nước trắng. Và hồ sơ mất giấy của các con lăn điện áp.

Khoa cấp cứu

Khung báo là một cấu trúc kiểu giàn với các tấm thép hàn, và tất cả các dầm kết nối của máy in được bọc bằng thép không gỉ. Khi thay vải len, sử dụng jack thủy lực để nâng nhẹ khung hoạt động, và kéo ra khối đệm để làm khung trong một trạng thái cantilever, làm cho nó cực kỳ dễ dàng để thay thế vải len; Được trang bị lan can và lối đi.

Những chú chó làm khô da

Xi-lanh khô có dạng vòng quay, và mỗi xi-lanh khô được trang bị đầu hơi nước quay, ống siphon, và vét làm sạch; Truyền dẫn máy sấy thông qua truyền tải hộp số khép kín và bôi trơn tập trung với dầu mỏng. Việc điều chỉnh vải len sử dụng một dây điện, một bộ điều chỉnh khí nén, và một lưới khô Polyester với sức căng lưới khô 4KN/M.

Bộ phận máy móc truyền tải

Áp dụng truyền dẫn tần số AC biến đổi motor sub và điều chỉnh tốc độ tần số biến đổi, có tổng cộng 15 điểm truyền chính, chủ yếu bao gồm động cơ điện, hộp số bề mặt răng cứng ZLY, khớp phổ quát, khớp chân cột, trục truyền, đĩa cơ sở, vv.

Hệ thống dầu nhờn mỏng

Trạm dầu mỏng nằm ở giữa phần khô (đặc biệt để được xem xét trong thiết kế quy trình). Dầu được cung cấp cho phía hoạt động và truyền tải khung bên của máy qua đường ống truyền dẫn, và dầu được điều chỉnh thủ công và gửi đến mỗi điểm bôi trơn thông qua bộ phân phối dầu. Điểm thấp nhất của mỗi điểm bôi trơn (vòng bi máy, bánh truyền tải máy sấy, vòng bi con lăn và vòng bi con lăn) được trang bị với một đường ống dẫn dầu trở lại để cho phép dầu bôi trơn chảy trở lại trạm bôi trơn của chính nó.

Hệ thống kiểm soát không khí nén

Bao gồm: Điều khiển chỉnh sửa, kiểm soát khí nén của phần ép, con lăn áp suất chân không, nâng và nhấn của mỗi con lăn áp suất trong phần ép, ba lốp khí nén cong và các thiết bị khác, cũng như các bộ phận đường ống của mỗi điểm tiêu thụ khí. Hộp điều khiển corrector được đặt trên một cột hoặc giá đỡ gần đó, và hộp điều khiển khí nén cho phần nhấn được đặt trên hành lang phía hoạt động của phần nhấn. Không khí được sử dụng để cung cấp lốp xe không chỉ nên có những yêu cầu áp suất ổn định, mà còn là một nguồn không khí sạch và không có dầu. Người dùng nên sử dụng máy nén không khí được bôi trơn không dầu.

Khu mở mui

Mui là một kiểu mui mở, được chia thành hai phần: phần trước và phần sau, với phần trên của mui cố định. Phần mũ bao gồm các tấm tường, phần trên cùng, ống thông gió, cửa trượt di động, ống xả, và khung hỗ trợ. Bức tường được làm bằng tấm nhôm sóng, phía trên được làm bằng tấm nhôm hai lớp cách điện (với len đá được lấp đầy trong các lớp xen kẽ), và các ống thông gió hình chữ nhật nằm dưới tấm trên cùng. Có những tấm di động ở cả hai bên của ống thông gió để điều chỉnh lượng hơi nước bốc hơi ở mỗi phần của ống khô. Ống thông gió được kết nối với ống xả và dẫn đến bên ngoài của tấm tường bên truyền. Người dùng cung cấp ống dẫn khí và quạt xả của riêng mình. Các đầu phía trước và phía sau của phần dưới của mui xe được trang bị các bồn nước.

Hệ thống điều khiển điện

Loạt tần số biến đổi AC ba pha không đồng bộ với thiết bị bảo vệ nhiệt độ được chọn. Áp dụng một bộ chuyển đổi tần số AC với các chức năng phân phối tốc độ và tải, nó có độ tin cậy mạnh mẽ, các chức năng toàn diện và độ chính xác cao.

Tổng quan dự án: Ví dụ về các trường hợp thực tế trong các nhà máy chế biến giấy sóng

Dự án này có kế hoạch sử dụng giấy thải để sản xuất giấy đóng gói như giấy sóng, giấy kraft và giấy bảng hộp với trọng lượng 70-300g / m. Thiết bị chính bao gồm một dây chuyền sản xuất bột giấy, một đơn vị sấy ép làm giấy và một bộ phận hoàn thành chế biến giấy.

1, thông số kỹ thuật chính:

Sản xuất: giấy nhăn, giấy bìa, giấy kraft, giấy đóng gói, giấy ống yarn, giấy treo, giấy cốc, vv

Phạm vi định lượng: 70-300G/m2

Chiều rộng bằng giấy: 1575-3800mm

Sản lượng hàng ngày: 10-100T/D

Tốc độ làm việc: 80 — 400m/phút

Tốc độ thiết kế: 45m/phút

Phương pháp áp suất: áp suất khí nén

Tiêu chuẩn: 2400-4900mm

Chế độ truyền tải: Biến tần số biến đổi AC Tốc độ điều chỉnh, truyền phân đoạn

2, mẫu cấu hình máy giấy:

Khuôn mẫu cấu hình bộ phận: bao gồm nhiều lưới tròn, áp suất hình thành lưới máy, siêu hình thành, lưới dài đơn, lưới dài đôi, và lưới xếp chồng.

Cấu hình phần nhấn: mở ép, ép chân không, ép con lăn lớn, ba con lăn hai áp suất vùng tổng hợp (thường được gọi là nhấn k), cấu trúc ép composite 606, vv.

Cấu hình sấy nòng: bao gồm nhiều xi-lanh. Hình thức truyền tải có thể được chia thành bánh răng mở và cấu hình truyền tải hộp số đóng.

Nó có thể được cấu hình với các mô hình khác nhau của máy phân phối keo, máy ép nóng, và máy ép khô Bán mi.

Cấu hình bộ phận hoàn chỉnh: các mô hình khác nhau của máy cuộn giấy hình trụ, máy cuộn giấy ngang, vv.

Cấu hình xử lý giấy: các mô hình khác nhau của các máy quay lại thông thường.

Mẫu cấu hình máy giấy trên được lựa chọn bởi chính khách hàng.
