Đơn vị làm lạnh N2 LNG là quá trình hóa lỏng khí tự nhiên dựa trên chu trình làm lạnh bằng Nitơ. Công nghệ chu trình làm lạnh Nitơ sử dụng một vòng tuần hoàn nitơ khép kín để hóa lỏng khí đầu vào.
Giải pháp hệ thống để hóa lỏng LNG
- Đặc trưng của những cái cây trồng bằng kỹ thuật trượt
- Cấu trúc được gắn bằng ván trượt rất nhỏ gọn: tổng cộng 3 phần bao gồm
- 1) Đo sáng, kiểm soát áp suất và hệ thống lọc;
- 2) Hệ thống hóa lỏng;
- 3) Tiện ích công cộng và phụ kiện. Sau khi tất cả các gói đến nơi công việc, khách hàng chỉ cần kết nối flanges, đường ống, v.v. Một khi các nhà máy LNG được đặt trên nền Skid, làm giảm đáng kể khối lượng công việc trên trang web.
- Tích hợp cao độ Internet hiện hành của công nghệ đồ vật (IOT) : Hệ thống tự kiểm soát DCS;
- Thời gian chế tạo ngắn và hiệu quả cao: 3-6 tháng để sản xuất, trong khi chỉ 15 ngày để lắp đặt và đưa vào hoạt động.
- Hơn nữa, các cây LNG được đặc trưng bởi nghề nghiệp đất nhỏ, thân thiện môi trường và tiêu thụ năng lượng thấp. Do đó toàn bộ nhà máy LNG có thể được lắp đặt trên một khu vực 6060m, thiết bị chính chỉ có khoảng 16.516.5m. Trong thời gian rất ngắn, toàn bộ cây có thể dễ dàng di chuyển từ cây này sang cây khác;
Khi nhu cầu về các nguồn năng lượng sạch và giá cả phải chăng tăng lên, việc sử dụng khí tự nhiên lỏng (LNG) làm nhiên liệu cho sản xuất điện, vận tải và các ứng dụng công nghiệp khác đã tăng lên. Kết quả là thị trường cho các nhà máy làm lỏng LNG cũng đã chứng kiến sự tăng trưởng đáng kể trong những năm gần đây, cung cấp một giải pháp hiệu quả về chi phí cho sản xuất LNG.
Công ty chúng tôi là nhà sản xuất hàng đầu của nhà máy làm lỏng LNG ở Trung Quốc. Với nhiều năm kinh nghiệm trong việc thiết kế và sản xuất các nhà máy LNG chất lượng cao, hiệu quả và đáng tin cậy, chúng tôi đã trở thành một nhà cung cấp đáng tin cậy cho các thương nhân trên toàn cầu.
Trong giới thiệu sản phẩm này, chúng tôi sẽ bao gồm các tính năng và lợi ích chính của nhà máy làm lỏng LNG của chúng tôi, bao gồm công nghệ, hiệu quả năng lượng và bền vững môi trường, cũng như các dịch vụ chúng tôi cung cấp cho khách hàng của chúng tôi.
Hệ thống xử lý trước và thanh lọc khí tự nhiên bao gồm:
- Hệ thống khử lưu huỳnh khử carbon
- Quá trình: (MDEA + MEA) phương pháp amine hỗn hợp
- (MDEA + kích hoạt) Phương pháp MDEA
- Phần mềm: AMSIM, được chính quyền Trung Quốc công nhận
- Kết quả: CO2 <50ppm, H2S <4ppm
- Hệ thống khô nước
- Xóa nước bằng cách sử dụng sàng phân tử 4A
- Quá trình bằng cách sử dụng ba tháp (hoặc hai tháp): cần ít khí tái tạo hơn, để nó ổn định hơn trong hoạt động
- Bên cạnh đó, máy sấy sàng phân tử: được thiết kế phù hợp với GB150 và được kiểm tra bằng phân tích mệt mỏi
- Hệ thống loại bỏ thủy ngân: 10ng / nm3
- Carbon hoạt tính chứa lưu huỳnh được sử dụng để hấp thụ thủy ngân, trong khi nó có thể được sử dụng trong 3-5 năm. Vì nó là một tháp hoặc hai tháp, không cần tái tạo. Hơn nữa, một bộ lọc được đặt phía sau hệ thống loại bỏ thủy ngân.
- Hệ thống loại bỏ hydrocarbon thơm và hydrocarbon nặng
- Từ bộ tách hydrocarbon nặng trong hộp lạnh, hydrocarbon nặng được tách ra và sau đó hấp thụ bằng dung dịch chải. Sau đó, nó đi ra khỏi đáy tháp, được tách ra, và cuối cùng được lưu trữ trong bể lưu trữ
Các quy trình/phương pháp chính được sử dụng để hóa lỏng khí tự nhiên bằng nhà máy lọc và hóa lỏng LNG:
1) Chu trình tuần hoàn làm lạnh nhờ giãn nở
Giãn nở metan nitơ hoặc giãn nở đôi nitơ với freon làm tiền xử lý, trong khi chủ yếu được sử dụng cho nhà máy hóa lỏng loại nhỏ với công suất 300.000 m³/ngày trở xuống;
2) Chu trình tuần hoàn chất làm lạnh hỗn hợp đơn
Chia thành cả tiết lưu một giai đoạn và tiết lưu nhiều giai đoạn.
Công suất hóa lỏng: 300-2.000.000 m³/ngày
3) Chu trình tuần hoàn nhiều chất làm lạnh
Chu trình tuần hoàn chất làm lạnh hỗn hợp với propane làm tiền xử lý; công suất hóa lỏng: 2.000-10.000.000 m³/ngày.
Ngoài ra, chu trình tuần hoàn nhiều chất làm lạnh hỗn hợp với propane làm tiền xử lý và chu trình tuần hoàn chất làm lạnh hỗn hợp bằng giãn nở nitơ cho siêu làm lạnh; công suất hóa lỏng: 10.000.000 m³/ngày trở lên;
Hơn nữa, chỉ có một đội ngũ chuyên gia tinh hoa từ các lĩnh vực cryogenic, thiết bị và điện tử mới có khả năng lập kế hoạch cho một dự án nhà máy tinh chế và hóa lỏng LNG hoàn hảo. Bên cạnh đó, khả năng xử lý và sản xuất cũng phải được hỗ trợ. Đặc biệt, các công nghệ và thiết bị then chốt, chẳng hạn như hộp lạnh hóa lỏng và bồn chứa, đều cần thiết để hoàn thành dự án. Chúng tôi tự hào có một đội ngũ thiết kế mạnh mẽ cũng như một đội ngũ sản xuất. Do đó, với kinh nghiệm phong phú, chúng tôi có thể thiết kế, sản xuất và lắp đặt bộ nhà máy hóa lỏng khí tự nhiên hoàn chỉnh cho các khách hàng khác nhau. Chúng tôi sẽ giúp bạn xây dựng nhà máy tinh chế và hóa lỏng LNG riêng của bạn, vừa đáng tin cậy vừa tiết kiệm năng lượng.
Tính năng & Lợi ích
Nhà máy khí hoá dùng ván công nghệ là một giải pháp sáng tạo và tiên tiến cung cấp nhiều tính năng bao gồm:
Thiết kế nhỏ gọn
Nhà máy của chúng ta được thiết kế để nhỏ gọn, khiến nó trở nên hoàn hảo cho những không gian nhỏ hơn. Điều này cũng có nghĩa là nó có thể dễ dàng vận chuyển đến các địa điểm khác nhau, làm cho nó linh hoạt và thuận tiện cho người buôn.
Hiệu quả cao
Nhà máy của chúng tôi được thiết kế để hoạt động hiệu quả cao, có nghĩa là nó có thể tạo ra KHÍ THẢI chất lượng cao với mức tiêu hao năng lượng tối thiểu. Điều này giúp thương nhân tiết kiệm tiền cho chi phí hoạt động, và cũng làm giảm lượng khí thải carbon tổng thể, làm cho nó trở thành một lựa chọn bền vững hơn cho các doanh nghiệp và ngành công nghiệp.
Có thể mở rộng
Nhà máy của chúng tôi có thể mở rộng, nghĩa là thương nhân có thể bắt đầu với công suất nhỏ hơn và tăng thêm đơn vị khi kinh doanh của họ phát triển. Điều này làm cho nó trở thành một lựa chọn linh hoạt và tiết kiệm chi phí hơn so với các nhà máy LNG quy mô lớn.
Rất dễ vận hành
Nhà máy gắn ván trượt của chúng ta được thiết kế để thân thiện với người dùng, với những điều khiển dễ sử dụng và một giao diện đơn giản. Điều này làm cho nó dễ dàng hoạt động và quản lý, ngay cả đối với những người không quen với sản xuất năng lượng.
Có độ tin cậy cao
Nhà máy của chúng tôi được thiết kế để có độ tin cậy cao, với cấu trúc chắc chắn để đảm bảo hiệu suất lâu dài. Điều này giúp giảm nguy cơ thời gian chết hoặc sửa chữa tốn kém, làm cho nó trở thành một lựa chọn đáng tin cậy hơn cho thương nhân.
Tiết kiệm chi phí
Nhà máy của chúng tôi được thiết kế để có hiệu quả về mặt chi phí sản xuất và chi phí bảo trì. Điều này giúp thương nhân tiết kiệm tiền, trong khi vẫn sản xuất LNG chất lượng cao đáp ứng nhu cầu của khách hàng của họ.
Các dịch vụ và hỗ trợ
Chúng tôi hiểu rằng khách hàng của mình không chỉ cần một sản phẩm – họ cần một đối tác đáng tin cậy có thể cung cấp hỗ trợ và dịch vụ liên tục. Đó là lý do tại sao chúng tôi cung cấp một loạt các dịch vụ toàn diện để đảm bảo rằng khách hàng của chúng tôi nhận được nhiều nhất từ nhà máy LNG, bao gồm:
Lắp đặt, đặt hàng, và các dịch vụ khởi động
Đào tạo và hỗ trợ kỹ thuật
Dịch vụ bảo trì và sửa chữa
Cung cấp phụ tùng dự phòng
Từ xa theo dõi và chẩn đoán
Nhóm chúng tôi gồm các kỹ sư, kỹ thuật viên có kinh nghiệm và lành nghề sẽ làm việc chặt chẽ với khách hàng của chúng tôi để đảm bảo rằng nhà máy của họ đang hoạt động với hiệu quả tối đa và UPTime.

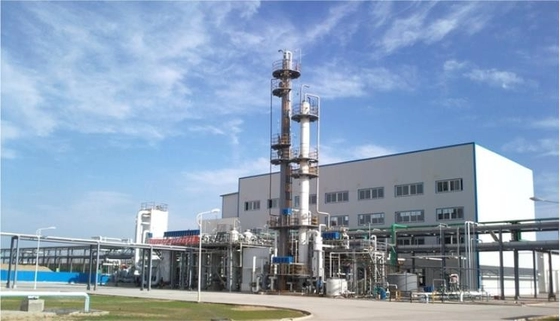

Nhà máy xử lý LNG chống ăn mòn, Khí tự nhiên hóa lỏng lắp trên khung skid
Product Details:
| Place of Origin: | China |
|---|---|
| Brand Name: | |
| Certification: | ASME/CE/GB |
| Model Number: | LNG PLANT 300,000 Nm3/d |
Payment & Shipping Terms:
| Minimum Order Quantity: | Negotiable |
|---|---|
| Price: | Negotiable |
| Packaging Details: | container, wooden case ,bulk |
| Delivery Time: | 8months-18months |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 Sets / Year |
| Capacity | |
| 1 NG Incoming Capacity | 30×104Nm3/d |
| 2 NG Incoming Pressure | 15 MPa |
| 3 NG Incoming Temperature | 0~30℃ |
| 4 Operation Flexibility | 50~110% |
| 5 Annually Operation Hours | 8000 hours |
| 6 Design Working life | 15 years |
| LNG Specifications | |
| 1 Output | ~216T/d； Converting to gas phase 30×104 Nm3/d |
| 2 Temperature | -161℃ |
| 3 Storage Pressure | 15KPa |
| 4 Main Composition | CH4+CnHm: ≥99%；Other: ≤1% |
| Others | |
| 1 Venting Acid Gas | 0.068×104Nm3/d |
| 2 Outgoing Gas | N/A |
| 3 BOG | 0.569×104Nm3/d |

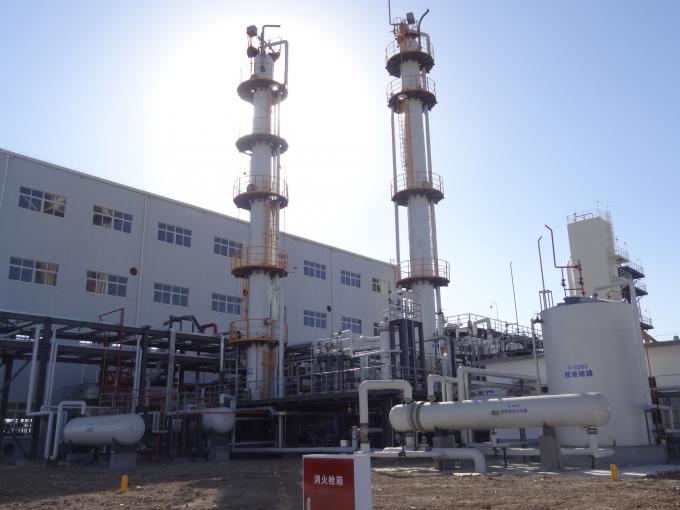

Nhà máy sản xuất LNG lạnh 430T/D Xử lý khí 600000 Nm3/D
Product Details:
| Place of Origin: | China |
|---|---|
| Certification: | ASME/CE/GB |
| Model Number: | LNG PLANT 600,000 Nm3/d |
Payment & Shipping Terms:
| Minimum Order Quantity: | Negotiable |
|---|---|
| Price: | Negotiable |
| Packaging Details: | container, wooden case ,bulk |
| Delivery Time: | 8months-18months |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 Sets / Year |
| Capacity | |
| 1 NG Incoming Capacity | 60×104Nm3/d |
| 2 NG Incoming Pressure | ~4.5MPa |
| 3 NG Incoming Temperature | 0~30℃ |
| 4 Operation Flexibility | 50~110% |
| 5 Annually Operation Hours | 8000 hours |
| 6 Design Working life | 20 years |
| LNG Specifications | |
| 1 Output | ~430T/d； Converting to gas phase 60×104 Nm3/d |
| 2 Temperature | -163.5℃ |
| 3 Storage Pressure | 15KPa |
| 4 Main Composition | C1: 97.62%; C2: 0.00%; CO2: 0.26%; N2: 1.80%; O2: 0.32% |
| Others | |
| 1 Venting Acid Gas | 0.17×104Nm3/d (design value) |
| 2 Outgoing Gas | N/A |
| 3 BOG | ~1.30×104Nm3/d (Cold box throttle flashing and storage tank self-evaporating BOG) |

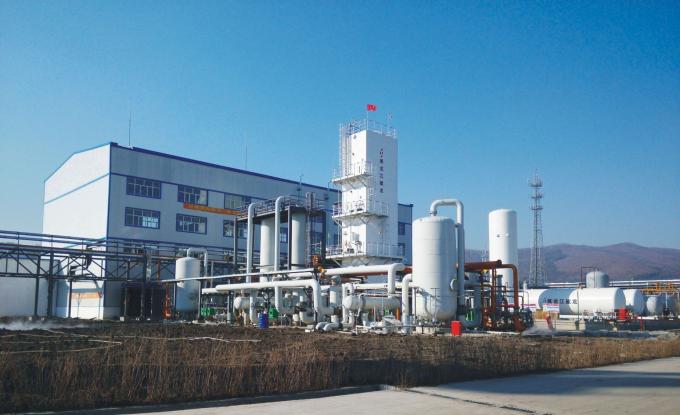

Nhà máy tái hóa lỏng LNG công suất lớn 2,5MPa 480.000 Nm3/ngày
Product Details:
| Place of Origin: | China |
|---|---|
| Certification: | ASME/CE/GB |
| Model Number: | LNG PLANT 480,000 Nm3/d |
Payment & Shipping Terms:
| Minimum Order Quantity: | Negotiable |
|---|---|
| Price: | Negotiable |
| Packaging Details: | container, wooden case ,bulk |
| Delivery Time: | 8months-18months |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 Sets / Year |
| Capacity | |
| 1 NG Incoming Capacity | 48×104Nm3/d |
| 2 NG Incoming Pressure | 2.5MPa |
| 3 NG Incoming Temperature | 50℃ |
| 4 Operation Flexibility | 50~110% |
| 5 Annually Operation Hours | 8000 hours |
| 6 Design Working life | 20 years |
| LNG Specifications | |
| 1 Output | 169t/d(518m3/d) |
| 2 Temperature | -161℃ |
| 3 Storage Pressure | 15KPa |
| 4 Main Composition | CH4+CnHm: ≥99%; Other: ≤1% |
| Others(exhaust) | |
| 1 Flow | 10700Nm3/h |
| 2 Temp. | 30℃ |
| 3 Pressure | ~1.15MPa |
| 4 Main Composition | H2: 29.43%; N2: 36%; CO: 34.39%. |
Tuỳ biến và có thể mở rộng:
Nhà máy khí đốt tự nhiên của chúng tôi được thiết kế để tuỳ biến và có thể mở rộng cho khách hàng của chúng tôi. Nó có thể được điều chỉnh để đáp ứng các nhu cầu cụ thể của khách hàng của chúng tôi và mở rộng hoặc giảm xuống như yêu cầu. Điều này dẫn đến sự linh hoạt hơn và tăng cường kiểm soát đối với quy trình sản xuất của bạn.
Kết luận:
Nhà máy khí đốt tự nhiên gắn trên trượt của chúng tôi là một giải pháp sáng tạo cho các công ty đang tìm cách tăng khả năng sản xuất khí tự nhiên của họ. Nó được thiết kế để có hiệu quả về chi phí, đáng tin cậy và có thể tuỳ biến cho khách hàng của chúng tôi. Thiết kế gắn bằng kĩ thuật giúp nó trở thành một giải pháp dễ vận chuyển và có thể thiết lập nhanh chóng và hiệu quả. Với các công nghệ mới nhất và hệ thống điều khiển thông minh được xây dựng trong nhà máy, nhà máy khí đốt tự nhiên gắn khí trượt là một giải pháp đáng tin cậy cho việc xử lý khí tự nhiên đáp ứng nhu cầu của khách hàng của chúng tôi. Hãy liên lạc với chúng tôi hôm nay để tìm hiểu thêm và bắt đầu tăng cường năng lực sản xuất.
Quy trình sản xuất CHUNG của KHÍ HÓA lỏng là sử dụng khí tự nhiên làm nguyên liệu (chứa khoảng 90% mêtan), sau khi mất nước, loại bỏ khí axit (H2S, CO2, vv) và hydrocacbon nặng, nó đi vào đơn vị làm lạnh và nguội đến khoảng -162 ° C và trở thành chất lỏng (LNG). . Thể tích của nó giảm xuống còn 1/625 pha khí. Khí tự nhiên hóa lỏng (LNG) được lưu trữ trong các bể lưu trữ lạnh. Và cung cấp cho người dùng thông qua hệ thống vận chuyển bằng đông lạnh.
