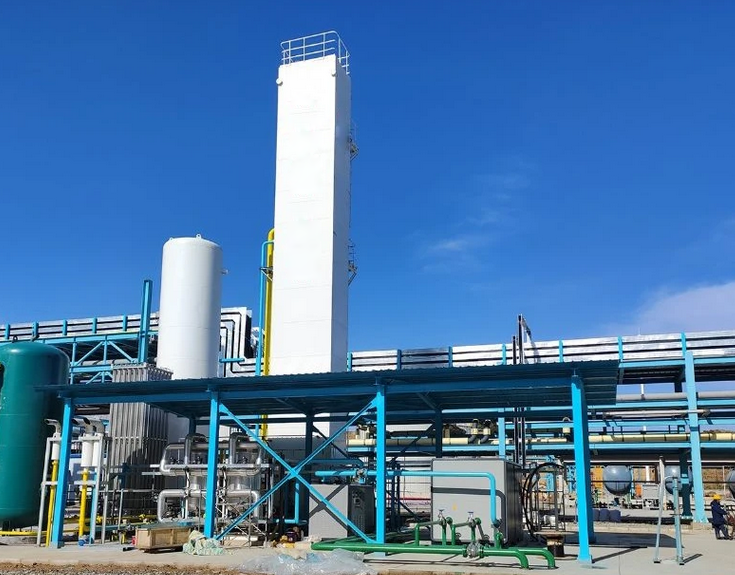

Máy làm nitơ tách không khí lạnh là một phương pháp sản xuất nitơ truyền thống, có lịch sử trong nhiều thập kỷ gần đây. Nó lấy không khí làm nguyên liệu thô, sau khi nén, thanh lọc, và sau đó trao đổi nhiệt để làm lỏng không khí thành không khí lỏng. Không khí lỏng chủ yếu là hỗn hợp của oxy lỏng và nitơ lỏng, sử dụng các điểm sôi khác nhau của oxy lỏng và nitơ lỏng, thông qua việc chưng cất không khí lỏng, để chúng được tách ra để có được nitơ.

Thiết bị để sản xuất oxy bằng phương pháp đông lạnh có các đặc tính sau

Các thùng chứa và đường ống ở nhiệt độ thấp như trao đổi nhiệt độ thấp và tháp chưng cất được đặt trong một hộp cách nhiệt và chứa đầy các vật liệu cách nhiệt có độ dẫn nhiệt thấp để ngăn nhiệt xâm nhập từ môi trường xung quanh và giảm mất lạnh, nếu không thiết bị không thể hoạt động;

Vật liệu được sử dụng để sản xuất thiết bị nhiệt độ thấp được yêu cầu để có đủ độ bền và độ bền ở nhiệt độ thấp, cũng như hiệu suất hàn và xử lý tốt. Vật liệu thường được sử dụng bao gồm hợp Kim nhôm, hợp Kim đồng, thép không gỉ, v. V.;

Các tạp chất có điểm sôi cao trong không khí, như độ ẩm và điôxít cacbon, nên được loại bỏ trước ở nhiệt độ phòng. Nếu không, nó sẽ chặn các kênh bên trong thiết bị, làm cho thiết bị không thể làm việc;

Axetylen và hydrocacbon trong không khí đi vào tháp tách không khí và tích tụ ở một mức độ nhất định, có thể ảnh hưởng đến hoạt động an toàn và thậm chí gây ra tai nạn vụ nổ. Do đó, thiết bị làm sạch phải được lắp đặt để loại bỏ;

Một cái bình bịt kín để chứa chất lỏng nhiệt độ thấp. Khi nhiệt được truyền từ bên ngoài, một số chất lỏng nhiệt độ thấp sẽ hấp thụ nhiệt và bốc hơi, và áp suất sẽ tự động tăng. Để tránh áp lực quá mức, thiết bị an toàn đáng tin cậy phải được cài đặt;

Nếu chất lỏng nhiệt độ thấp rò rỉ vào nền móng, nó sẽ đóng băng và nứt móng, làm cho thiết bị nghiêng. Do đó, cần đảm bảo việc niêm phong thiết bị, đường ống và van, có tính đến ứng suất và biến dạng có thể xảy ra do sự giãn nở và co lại nhiệt;
Các chất hữu cơ xốp như gỗ và than cốc ngâm trong ôxy lỏng có thể bị đốt cháy dữ dội khi tiếp xúc với nguồn lửa hoặc chịu một lực tác động nhất định. Do đó, các chất hữu cơ xốp không được phép bên trong hộp lạnh. Đối với việc xả oxy lỏng, các ống xả ôxy lỏng chuyên dụng và các thùng chứa nên được xem xét trước, và không được phép sử dụng hệ thống khoan ngầm;
Tác động lâu dài của chất lỏng nhiệt độ thấp trên đĩa thép cacbon có thể khiến chúng trở nên giòn và nứt. Do đó, không thể sử dụng các sản phẩm thép cacbon cho đường ống và bồn xả để xả các chất lỏng có nhiệt độ thấp;

Nitơ và argon là khí nghẹt thở, và các ống xả chất lỏng của chúng nên được dẫn ra ngoài trời. Ống xả khí phải có chiều cao xả khí nhất định, cửa xả khí không nên đối mặt với cầu thang thềm;

Oxy là một chất tăng cường đốt cháy mạnh, và ống xả của nó không thể được thải trực tiếp vào một nhà máy chưa được thông khí.

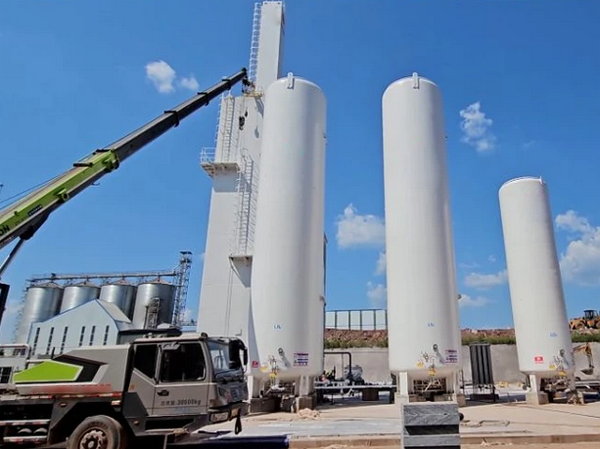

Nhà máy nitơ đông lạnh

Nhà máy nitơ đông lạnh là một trong những máy móc cách mạng nhất còn được gọi là máy phát điện nitơ đông lạnh công nghiệp. Nhà máy nitơ đông lạnh là một hệ thống rất nhỏ gọn và được biết đến rộng rãi như là một hệ thống rất hiệu quả tạo ra nitơ ở mức độ tinh khiết 99, 99%. Là một trong những máy móc công nghiệp phức tạp nhất, nó có thể sản xuất khí nitơ với sản lượng từ 80 đến 3.500 m3 / giờ hoặc hơn nữa.

Nhà máy nitơ đông lạnh sử dụng một trong những quy trình hiệu quả nhất trong việc sản xuất khí nitơ tinh khiết đến từ khí quyển của chúng ta. Sử dụng nhà máy nitơ đông lạnh, nguyên liệu thô sẽ không cần thiết và sẽ không cần thiết cho chi phí tái định kỳ của hóa chất. Là một trong những công ty hàng đầu trong ngành công nghiệp, nhà máy nitơ đông lạnh sử dụng một trong những máy móc tiên tiến nhất và công nghệ nghệ thuật trong mọi quá trình tinh chế.

Nhà máy nitơ đông lạnh là một trong những ngành công nghiệp nổi tiếng máy móc được thiết kế và sử dụng để sản xuất nitơ cho các ứng dụng công nghiệp khác nhau. Nhà máy nitơ đông lạnh sử dụng quá trình chưng cất đông lạnh trong sản xuất nitơ tinh khiết trong nhà máy nitơ đông lạnh.

Nhà máy sản xuất nitơ bằng cách sử dụng quá trình làm lỏng không khí từ khí quyển bằng cách sử dụng đơn vị tách không khí. Bước tiếp theo là chạy không khí thông qua hệ thống làm sạch trong đó các tạp chất chứa trong nitơ như độ ẩm và hydro carbon được loại bỏ. Sau đó, không khí di chuyển qua các bộ trao đổi nhiệt và ở đây là nơi không khí tinh khiết được làm mát ở nhiệt độ lạnh. Quá trình tiếp theo là khi không khí được di chuyển qua cột chưng cất áp suất cao nơi quá trình tách xảy ra. Trong cột này là nơi nitơ được hình thành. Cuối cùng, nitơ tinh khiết được hướng vào cột chưng cất áp suất thấp nơi nitơ được chưng cất. Sản phẩm cuối cùng được xử lý tiếp theo để đáp ứng các thông số kỹ thuật thương mại.

Nhà máy nitơ lạnh tạo ra nitơ tinh khiết, một yếu tố có tầm quan trọng kỹ thuật lớn. Bầu khí quyển được biết đến chủ yếu bao gồm oxy và khí nitơ với một lượng nhỏ carbon dioxide, heli, argon và nhiều hơn nữa. Sử dụng các nhà máy nitơ lạnh, oxy và nitơ được tách ra do các quy trình khác nhau được thực hiện bởi máy móc hàng đầu của công ty.

hệ thống sản xuất nitơ được chứng nhận là rất an toàn và đáng tin cậy. Ngoài ra, các chuyên gia hàng đầu xác nhận rằng máy móc của công ty đều dễ vận hành và bảo trì. Tùy thuộc vào nhu cầu của khách hàng, có một số lựa chọn có sẵn.

Nhà máy nitơ lạnh được thiết kế bởi các kỹ sư và chuyên gia ưu tú nhất của công ty để trở thành một trong những sự tinh tế cạnh tranh toàn cầu nhất. Nhà máy được chế tạo và sản xuất sử dụng các tiêu chuẩn quốc tế như cơ sở. nhà máy nitơ lạnh được sản xuất và tạo ra bằng cách sử dụng công nghệ tiên tiến mới nhất và thiết kế tinh vi. Các máy tạo ra nitơ được thiết kế tuyệt vời và giá cả cạnh tranh.

nhà máy nitơ lạnh tạo sản xuất máy móc chất lượng hàng đầu không có thứ hai vì kiểm soát chất lượng nghiêm ngặt và các biện pháp tiêu chuẩn được duy trì tại công ty của chúng tôi.

Thiết bị chính bao gồm trong đơn vị phát nitơ lạnh

Lọc không khí
Để giảm sự hao mòn và rách trên các bề mặt cơ khí bên trong máy nén khí và đảm bảo chất lượng không khí, không khí phải đi qua bộ lọc không khí để loại bỏ bụi và các tạp chất khác trước khi vào máy nén khí. Máy nén khí thường sử dụng các bộ lọc hiệu quả thô hoặc trung bình để lấy vào.
Máy nén khí
Theo nguyên tắc làm việc, máy nén khí có thể được chia thành hai loại: máy nén thể tích và vận tốc. Máy nén khí thường sử dụng máy nén khí piston chuyển động qua lại, máy nén khí ly tâm và máy nén khí vít.
Làm mát không khí
Nó được sử dụng để giảm nhiệt độ của không khí nén trước khi vào tháp sấy không khí và tháp tách không khí, tránh biến động nhiệt độ đáng kể trong tháp và có thể giải phóng hầu hết độ ẩm trong không khí nén. Thông thường, các bộ làm mát nước nitơ (bao gồm một tháp làm mát nước và một tháp làm mát không khí: Tháp làm mát nước sử dụng khí thải từ tháp phân tách không khí để làm mát nước lưu thông, và tháp làm mát không khí sử dụng nước lưu thông từ tháp làm mát nước để làm mát không khí) và bộ làm mát không khí Freon được sử dụng.

Máy lọc sấy không khí
Không khí nén vẫn chứa một số độ ẩm, carbon dioxide, acetylene và các hydrocarbon khác sau khi đi qua máy làm mát không khí. Độ ẩm đông lạnh và carbon dioxide được lắng nghỉ trong tháp tách không khí có thể chặn các kênh, đường ống và van. Acetylene tích tụ trong oxy lỏng và gây nguy cơ nổ. Bụi có thể mòn máy móc vận hành. Để đảm bảo hoạt động an toàn lâu dài của đơn vị tách không khí, thiết bị thanh lọc chuyên dụng phải được lắp đặt để loại bỏ các tạp chất này. Các phương pháp được sử dụng phổ biến nhất để làm sạch không khí là hấp thụ và đóng băng. Phương pháp hấp thụ sàng phân tử được sử dụng rộng rãi trong các đơn vị phát nitơ nhỏ và vừa ở Trung Quốc.

Tháp Tách khí
Tháp tách khí chủ yếu bao gồm một bộ trao đổi nhiệt chính, hóa lỏng tháp chưng cất, máy bay hơi ngưng tụ, v.v. Bộ trao đổi nhiệt chính, máy làm bay hơi ngưng tụ và hóa lỏng là các bộ trao đổi nhiệt tấm, đó là một loại mới của bộ trao đổi nhiệt tường tổng hợp với một cấu trúc toàn bằng Kim loại nhôm. Chênh lệch nhiệt độ trung bình là rất nhỏ, và hiệu quả truyền nhiệt cao khoảng 98-99%. Tháp chưng cất là một thiết bị cho tách không khí, và các loại thiết bị tháp được chia theo các thành phần bên trong của chúng. Một tháp khay sàng được gọi là tháp khay Sieve, một tháp bìa bong bóng được gọi là tháp bìa bong bóng, và một tháp đóng gói được gọi là tháp đóng gói. Tấm Sàng có một cấu trúc đơn giản, dễ sản xuất và có hiệu quả khay cao, vì vậy nó được sử dụng rộng rãi trong các cột chưng cất tách không khí. Tháp đóng gói chủ yếu được sử dụng cho các tháp chưng cất với đường kính nhỏ hơn 0, 8 m và chiều cao không quá 7m. Tháp mũ bọt hiếm khi được sử dụng do cấu trúc phức tạp và khó khăn trong sản xuất.

Tua-bin mở rộng
Nó là một máy móc lưỡi quay được sử dụng trong thiết bị sản xuất nitơ để tạo ra công suất làm mát, và là một tuabin khí được sử dụng trong điều kiện nhiệt độ thấp. Turboexpanders được chia thành dòng trục, dòng chảy xuyên tâm, và dòng chảy trục xuyên tâm theo hướng dòng chảy của khí trên impeller; Theo việc khí tiếp tục mở rộng theo impeller thì nó có thể được chia thành loại phản công và loại tác động. Tiếp tục mở rộng được gọi là kiểu phản công, trong khi không tiếp tục mở rộng được gọi là kiểu tác động. Mở rộng tuabin tác động dòng trục một tầng được sử dụng rộng rãi trong thiết bị tách không khí. Thiết bị phát điện phân tách không khí đông lạnh là phức tạp, chiếm một diện tích lớn, có chi phí cơ sở hạ tầng cao, đòi hỏi đầu tư một lần lớn vào thiết bị, có chi phí vận hành cao, sản xuất khí chậm, có yêu cầu lắp đặt cao và có chu kỳ dài. Các yếu tố như thiết bị, lắp đặt và cơ sở hạ tầng toàn diện, quy mô đầu tư của các đơn vị PSA với các thông số kỹ thuật tương tự cho thiết bị dưới 3500Nm3 / h thấp hơn 20% đến 50% so với các thiết bị phân tách không khí đông lạnh. Các máy tạo nitơ đông lạnh thích hợp cho sản xuất nitơ công nghiệp quy mô lớn, trong khi sản xuất nitơ trung bình và quy mô nhỏ có vẻ không kinh tế.
