Thiết bị máy sấy khí nén, máy sấy khí nén làm lạnh sử dụng nguyên lý làm lạnh không khí và hạ nhiệt độ không khí, độ ẩm trong không khí ẩm được tách ra khỏi không khí sau khi ngưng tụ để thu được không khí khô hơn. Máy sấy khí nén hấp thụ sử dụng nguyên lý hấp phụ dao động áp suất, khi không khí ẩm đi qua chất hấp phụ, nước được chất hấp phụ hút lại để thu được không khí khô.

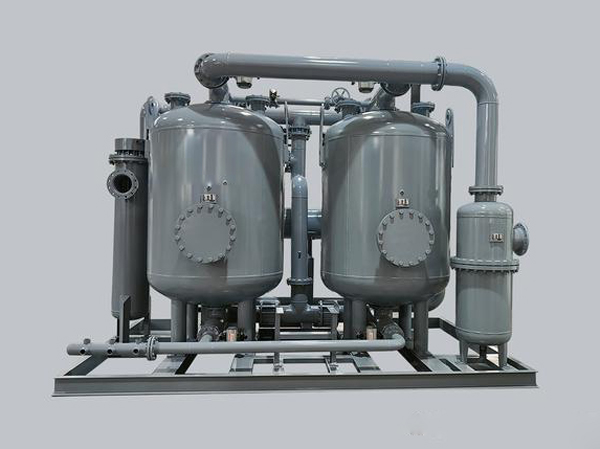

Máy sấy khí nén
Nguyên lý hoạt động của máy sấy khí nén dựa trên mối quan hệ giữa độ ẩm và nhiệt độ trong không khí ẩm. Khi không khí ẩm được nén bởi máy nén, nó bị nén đến trạng thái áp suất cao, nhưng nhiệt độ cũng tăng tương ứng. Sau đó, khí nén đi qua máy sấy, nơi độ ẩm được loại bỏ, tạo ra không khí khô. Cuối cùng, không khí khô được lọc thêm qua bộ lọc để loại bỏ các hạt lơ lửng và tạp chất rắn.
Có một số loại máy sấy khí nén phổ biến, bao gồm máy sấy làm lạnh và máy sấy hấp thụ. Máy sấy làm lạnh làm mát khí nén để ngưng tụ và loại bỏ độ ẩm. Máy sấy hấp thụ sử dụng chất hấp thụ để hấp thụ độ ẩm, sau đó độ ẩm được giải phóng thông qua quá trình tái sinh. Máy sấy màng sử dụng màng đặc biệt để thấm nước chọn lọc nhằm đạt được việc sấy khô không khí.

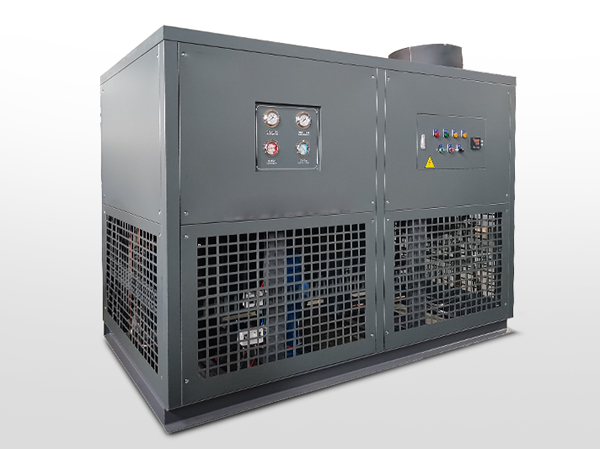

Máy sấy khí nén làm mát
Máy sấy khí nén làm lạnh (sau đây gọi tắt là máy sấy lạnh và khô) dựa trên nguyên lý hút ẩm bằng phương pháp làm đông, là thiết bị sấy khí nén. Sau khi khí nén được sấy khô, nước sương điểm áp suất của khí thành phẩm có thể đạt tới 2 ℃ (nước sương điểm tại áp suất khí quyển -23 ℃ trở xuống). Nếu kết hợp với bộ lọc khí nén hiệu suất cao do công ty cung cấp, có thể lọc được hơn 0,01 um các tạp chất rắn, hàm lượng dầu có thể được kiểm soát trong phạm vi 0,01 mg/m³.
Các linh kiện nhập khẩu chất lượng cao, lạnh và khô, thiết bị hoạt động trơn tru, hiệu suất đáng tin cậy, tiếng ồn thấp, tiêu thụ năng lượng thấp, lắp đặt không cần móng, là thiết bị tinh lọc khí nén lý tưởng. Được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa chất, viễn thông, điện lực, dệt may, sơn, y dược, thuốc lá, thực phẩm, luyện kim, giao thông vận tải, thủy tinh, chế tạo máy và các ngành khác.
Đặc điểm kỹ thuật
1, Việc sử dụng các máy nén thương hiệu quốc tế có thương hiệu, hoạt động ổn định, tiếng ồn thấp, tiêu thụ năng lượng thấp, an toàn và đáng tin cậy.
2, Đan Mạch/Danfoss (Danfoss) thương hiệu là phụ kiện làm mát chính của máy.
3, để tránh ô nhiễm thứ cấp của không khí nén, trong quá trình sản xuất, không khí chảy qua một phần của xử lý phun màu, một thiết kế tách khí lỏng duy nhất, nước thải kỹ lưỡng hơn.
4, cấu trúc nhỏ gọn, không có cơ sở cài đặt.
5, nâng cao điều khiển logic lập trình, hiển thị kỹ thuật số.
6, được trang bị RS485 / RS232 và giao diện liên kết, có thể truyền thông từ xa, giám sát tập trung và điều khiển chung nén khí.
7, việc sử dụng chất thải điện tử, không dễ để lắp đặt, tiêu thụ năng lượng thấp.
8, với nhiều bộ xử lý báo động lỗi khác nhau.
Ghi chú: Loại máy tính lạnh và khô và loại thông thường có thể được lựa chọn bởi người dùng.
Danh mục sản phẩm và chỉ báo kỹ thuật
- Nhiệt độ phòng lạnh bằng không khí và máy khô
Áp lực làm việc: 0.6-1.0Mpa (1.0-3.0Mpa có sẵn theo yêu cầu)
Điểm sương thành phẩm: -23 ° C (áp suất khí quyển)
Tăng nhiệt độ không khí: < 45 ℃
Làm mát bằng không khí
Mất áp suất: ≤ 0.02Mpa
- Lạnh bằng nước và khô ở nhiệt độ phòng
Áp lực làm việc: 0.6-1.0Mpa (1.0-3.0Mpa có sẵn theo yêu cầu)
Điểm sương thành phẩm: -23 ° C (áp suất khí quyển)
Tăng nhiệt độ không khí: < 45 ℃
Áp suất nước: 0.2-0.4Mpa
Mất áp suất: ≤ 0.02Mpa
Nhiệt độ nước: ≤ 32 ℃
Làm mát: nước làm mát
- Nhiệt độ cao loại máy lạnh và khô
Áp lực làm việc: 0.6-1.0Mpa (1.0-3.0Mpa có sẵn theo yêu cầu)
Điểm sương thành phẩm: -23 ° C (áp suất khí quyển)
Nhiệt độ sông: < 80 ℃
Mất áp suất: ≤ 0.02Mpa
Nhiệt độ nước: ≤ 32 ℃
Làm mát bằng nước, làm nguội bằng không khí
Các thông số kỹ thuật của máy lạnh và máy khô
| Parameter / model number | ZY-30W | ZY-12W | ZY-20W | CFD-30W | ZY-40W | ZY-60W | ZY-80W | ZY-100W | ZY-150W | ZY-200W | ZY-250W | |
| Rated processing gas Nm³/min | 6 | 12 | 20 | 30 | 40 | 60 | 80 | 100 | 150 | 200 | 250 | |
| Power | 0V/50Hz | 380V/50Hz | ||||||||||
| Refrigerant compressor(Kw) | 1.1 | 2.2 | 3.7 | 5.5 | 7.4 | 11 | 14.7 | 18.4 | 29.4 | 36.8 | 45.9 | |
| Cooling water pipe diameter | 1/2″ | 3/4″ | 1″ | 5/4″ | 3/2″ | 3/2″ | 2″ | 2″ | 3″ | 3″ | 5″ | |
| Import and export path DN (mm) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 150 | 200 | 250 | 250 | |
| Dimensions (mm) | Length L | 950 | 1300 | 1500 | 1700 | 1800 | 20 | 2450 | 2500 | 2700 | 3100 | 3180 |
| Width W | 550 | 600 | 700 | 800 | 920 | 960 | 1260 | 1400 | 1500 | 1600 | 1800 | |
| Height H | 850 | 1200 | 1400 | 1565 | 1800 | 1765 | 50 | 2320 | 2400 | 2580 | 2700 | |
| Weight KG | 0 | 410 | 485 | 615 | 950 | 1325 | 1700 | 2860 | 3100 | 3680 | 30 | |
Technical parameter table of high temperature type cold and dry machine
| Parameter / model number | ZY-1HF | ZY-3HF | ZY-6HF | ZY-12HF | ZY-20HF | ZY-30HF | ZY-40HF | ZY-60HF | ZY-80HF | ZY-100HF | ZY-150HF | ZY-200HF | |
| Rated processing gas Nm³/min | 1 | 3 | 6 | 12 | 20 | 30 | 40 | 60 | 80 | 100 | 150 | 200 | |
| Cooling method | Air-cooled | Water-cooled | |||||||||||
| Power | 220V/50Hz | 380V/50Hz | |||||||||||
| Refrigerant compressor(Kw) | 0.28 | 0 | 1.1 | 2.2 | 3.7 | 5.5 | 7.4 | 11 | 14 | 18.4 | 29.4 | 36.8 | |
| Cooling water pipe diameter | 1/2″ | 1/2″ | 1/2″ | 3/4″ | 1″ | 5/4″ | 3/2″ | 3/2″ | 2″ | 2″ | 3″ | 3″ | |
| Import and export path DN (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 150 | 200 | 250 | |
| Dimensions (mm) | Length L | 750 | 850 | 1000 | 1400 | 1700 | 1700 | 1800 | 20 | 2480 | 2500 | 2700 | 3100 |
| Width W | 450 | 500 | 500 | 700 | 860 | 1000 | 1050 | 1150 | 1260 | 1400 | 1500 | 1600 | |
| Height H | 925 | 1103 | 1670 | 1380 | 1650 | 10 | 1800 | 1845 | 50 | 2320 | 2400 | 2580 | |
| Weight KG | 165 | 213 | 285 | 410 | 510 | 685 | 960 | 1350 | 1720 | 2860 | 3100 | 3680 | |

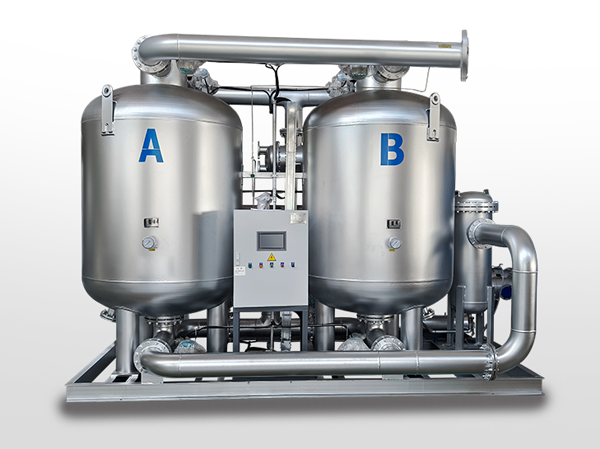

Máy sấy khí nén hấp thụ điểm sương thấp kết hợp
Máy sấy điểm sương thấp kết hợp là một thiết bị sấy điểm sương thấp, đó là một đơn vị hai trong một của máy sấy đông lạnh và máy sấy hấp thụ. Máy sấy có lợi thế của mất không khí thấp và tiêu thụ năng lượng thấp, nhưng có giới hạn nhiệt độ điểm sương. Máy sấy có lợi thế của điểm sương thấp và mất khí tái tạo lớn. Công ty phát triển một sự kết hợp của máy sấy điểm sương thấp là sự kết hợp của máy lạnh và khô và máy sấy của lợi thế tương ứng của họ, thông qua một kết nối ống hợp lý và công suất để tối đa hóa lợi thế của cả hai, để đạt được giá cao nhất.
Sự kết hợp của máy sấy điểm sương thấp là việc sử dụng nguyên tắc làm mát và khô của PSA, một số lượng lớn các giọt nước ngưng tụ hơi nước thải ra từ máy bằng cách thoát nước để đạt được mục đích của không khí nén khô.
Máy sấy điểm sương thấp kết hợp là thiết bị sấy điểm sương thấp, là một đơn vị hai trong một của máy sấy lạnh và máy hấp phụ. Nguyên tắc hấp phụ nhiệt độ thấp, tiêu thụ thấp, tiết kiệm năng lượng, vận hành thông minh, để đáp ứng các nhu cầu khác nhau của người dùng.
Quá trình chảy
Khí nén đầu tiên đi vào máy preheater và đã làm khô quá trình trao đổi không khí ở nhiệt độ thấp, làm giảm nhiệt độ và sau đó vào máy làm nguội tới 2 ℃, tại điều kiện nhiệt độ này, hầu hết các khí phân tử nước đã trở thành nước lỏng được thải ra, sau đó nhiệt độ nén không khí vào ống hút được tiếp tục khử lưu huỳnh để có được điểm sương thấp hơn của khí thành phẩm. Nhiệt độ thấp nhất của khí nén khô vào bộ trao đổi nhiệt, làm mát nhiệt độ ẩm không khí cao, trong khi nhiệt độ chính nó cũng tăng để ngăn chặn đầu ra ngưng tụ bên ngoài đường ống, và sau khi làm nóng một phần nhỏ vai trò của tháp tái tạo không khí nén, cải thiện hiệu quả tái tạo và giảm tiêu thụ năng lượng.
Chỉ số kỹ thuật
Áp lực làm việc: 0.6-0.8Mpa (theo yêu cầu có thể cung cấp 1.0-3.0Mpa)
Nhiệt độ dòng: < 45 ℃
Làm mát bằng nước, làm nguội bằng không khí
Nốt dew Point hoàn chỉnh, 60_-70 ℃
Nhiệt độ nước: ≤ 32 ℃
Áp suất nước: 0.2-0.4Mpa
Mức tiêu thụ không khí tái tạo: 3-6%
Máy sấy khí nén có một phạm vi ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Dưới đây là một số ứng dụng công nghiệp phổ biến:
Công nghiệp sản xuất: trong sản xuất, máy sấy khí nén được sử dụng để cung cấp không khí khô để đảm bảo hoạt động bình thường của thiết bị và công cụ. Độ ẩm có thể gây ra sự ăn mòn thiết bị, sự cố hệ thống khí nén và các vấn đề chất lượng sản phẩm. Bằng cách sử dụng không khí khô, các nhà sản xuất có thể giảm chi phí bảo trì, cải thiện hiệu quả sản xuất và nâng cao chất lượng sản phẩm.
Công nghiệp y tế: Các cơ sở y tế như bệnh viện và phòng thí nghiệm cần không khí khô để đảm bảo hoạt động đáng tin cậy của thiết bị y tế và các dụng cụ phòng thí nghiệm. Ngoài ra, không khí khô cũng được sử dụng để khử trùng và kiểm soát môi trường trong phòng mổ và các xưởng sản xuất.
Công nghiệp thực phẩm và đồ uống: Không khí khô là yếu tố quan trọng để duy trì chất lượng sản phẩm trong quá trình sản xuất thực phẩm và đồ uống. Nó được sử dụng để làm khô thực phẩm, đóng gói và lưu trữ để ngăn ngừa hư hỏng thực phẩm, phát triển của vi khuẩn và suy thoái chất lượng sản phẩm.
Trong ngành công nghiệp ô tô, không khí khô được sử dụng để phun và sơn quy trình để đảm bảo chất lượng và độ chính xác của sơn. Hơi ẩm có thể gây phồng giộp, oxy hóa và không ổn định trong lớp phủ.
Máy sấy khí nén đóng một vai trò quan trọng trong công nghiệp, cung cấp không khí khô để đảm bảo hoạt động bình thường của thiết bị và quy trình. Tủ lạnh, hấp phụ và máy sấy màng là những loại phổ biến. Dù trong ngành sản xuất, y tế, thực phẩm và đồ uống, dược phẩm hoặc ngành công nghiệp ô tô, máy sấy khí nén đóng một vai trò quan trọng trong việc cung cấp không khí khô, đảm bảo hiệu quả sản xuất, chất lượng sản phẩm và độ tin cậy của thiết bị.
