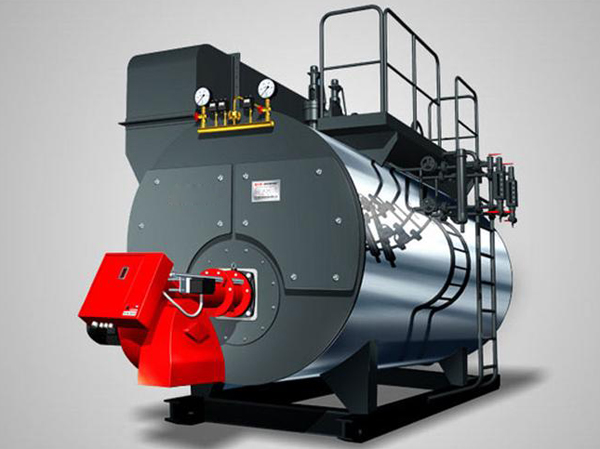

Nồi hơi khí dầu ngưng tụ tự động là một cấu trúc ống cháy ba lượt đốt nội ngang tải nhanh. Sự sắp xếp trở lại ướt của lò bù đắp được thông qua, và khí khói nhiệt độ cao rửa liên tiếp các ống khói trở lại thứ hai và thứ ba, và sau đó thoát vào khí quyển thông qua khói từ buồng khói sau. Nồi hơi được trang bị máy đốt nổi tiếng thế giới và áp dụng điều chỉnh tỷ lệ tự động của việc đốt, điều chỉnh tự động của nguồn cung cấp nước và thủ tục

Nguyên tắc làm việc

1, cấu trúc quay trở lại: Shell phổ biến quốc tế Loại ba return, cấu trúc lưng ướt đầy đủ, buồng đốt thiết kế khối lượng lớn, để quá trình đốt cháy cháy đầy đủ hơn. Nhiên liệu được đốt dưới áp suất dương trong lò, và khí lò nhiệt cao đi vào ống khói bằng cách quay 180 ° dọc theo phía sau của lò thông qua buồng tái đốt, đi vào ống thứ hai bằng cách quay 180 ° qua hộp khói phía trước áp suất, và đi vào khí quyển sau khi truyền nhiệt đối lưu.
2, lò đốt: Buồng đốt chấp nhận cấu trúc lò đốt toàn bộ, không chỉ tăng cường sự xáo trộn của khí lò, mà còn làm tăng diện tích truyền nhiệt bức xạ; Nó không chỉ làm tăng độ cứng của lò, mà còn làm suy yếu hiệu quả căng thẳng giãn nở của lò. Nó không chỉ làm tăng hiệu ứng truyền nhiệt, mà còn thúc đẩy việc đốt nhiên liệu trong lò.
3, quá trình hàn độc đáo ống khói và tấm ống: quá trình tiên tiến của việc mở rộng trước và sau đó hàn toàn bộ, sau đó mở rộng, không chỉ ngăn chặn sự ăn mòn khe hở mà còn tăng cường sức hàn; Ống khói có hệ số truyền nhiệt cao được sử dụng để tăng cường hiệu ứng truyền nhiệt đối lưu, giảm nhiệt độ xả và cải thiện hiệu quả nhiệt của nồi hơi.

4, có thể điều chỉnh đối xứng được gắn trước và sau cửa khói: dễ mở, dễ sửa và sạch.

5, nồi hơi có cấu trúc lưng ướt, hàn mép đầy đủ, tính năng đáng tin cậy cao, chi phí bảo trì thấp.

6, thiết kế của thiết bị xem phía sau, dễ dàng để quan sát tình huống cháy.

7, thiết kế nhiệt độ, áp suất, thiếu nước, phát hiện rò rỉ, nổ và các chức năng bảo vệ khác, hoạt động của nồi hơi an toàn và đáng tin cậy.

Item\Model		Automatic Oil Gas Fired Steam Boiler
Rated steam capacity (Ton/h)		4	6	8	10	15	20	25	30	35
Rated steam pressure MPa		1.25/1.6/2.5
Rated steam temperature ℃		194/203/225/400
Design efficiency %		92.26	92.23	92.22	92.26	92.26	91.99	91.82	91.99	92.17
Feed water temperature ℃		20	105	105	105	105	105	105	105	105
Available fuel		Diesel, heavy oil, natural gas, LPG, city gas, fuel oil, CNG, etc
Fuel consumption	Diesel kg/h	267.45	402.68	535.2	668.6	1002.6	1337.3	1671.6	2005.9	2336.8
	Natural gas Nm3/h	329.4	425.9	567.9	709.6	1064.3	1418.4	1773.1	2127.6	2477.4
Overall dimension	Length m	5.2	5.9	7.2	7.8	8.5	9.2	11.4	11	11.2
	Width m	2.7	2.7	3.4	3.4	3.6	3.7	3.7	3.9	4.6
	Height m	3.2	3.2	3.5	3.6	3.6	3.7	3.8	4.6	5.2

Item\Type		Automatic Vertical Electric Heating Steam Boiler
Rated heat capacity kw		36	75	144	216	360
Rated steam capacity t/h		0.05	0.1	0.2	0.3	0.5
Rated working pressure MPa		0.4	0.4/0.7	0.4/0.7	0.7	0.7
Power * class number  Kw * n		12*3	15*5	24*6	24*9	24*15
Saturated steam temperature °C		154	154/170	154	154/170	170
Designed thermal efficiency (%)		≥98
Rated operational voltage		~ 380 V
Mode of connection		three-phase three-wire system
Steam caliber DN		20	25	40	40	50
Inlet diameter DN		20	25	25	25	25
Safe valve diameter DN		25	40	40	40	40
Blowdown valve diameter DN		25	40	40	40	40
Boiler Weight Kg		160	220	420	500	1980
Outlook size	Length mm	700	890	1180	1220	1916
	Width mm	470	700	960	980	1336
	Height mm	1250	1310	1470	1520	2700

Nồi hơi hơi nóng bằng điện ngang tự động thông qua chế độ tách của tủ điều khiển điện thân lò, tránh được ảnh hưởng của tuổi thọ phục vụ của các thành phần điện do lão hóa nhiệt. Các ống nhiệt điện sử dụng các sản phẩm chất lượng cao trong và ngoài nước, tuổi thọ dịch vụ bình thường là khoảng 20.000 giờ, hiệu quả nhiệt gần 99%, hoạt động yên tĩnh, sạch sẽ, đáp ứng các yêu cầu bảo vệ môi trường và sẽ không phát NOx (nitơ oxit) vào khí quyển. Hoạt động thông qua hệ thống điều khiển PLC, free Operation Button, ánh sáng cảm ứng miễn phí, màn hình cảm ứng, hiển thị tiếng Trung và tiếng Anh, Man-machine Dialogue, Vận hành Ủy quyền, thông tin thời gian thực, tự động chuyển trang.
Tất cả các thành phần điện đều có dấu chứng nhận CE và CCC để đảm bảo an toàn sản phẩm và thời gian phục vụ.
Mỗi nhóm các yếu tố sưởi ấm điện được kết nối bằng một loại chùm tập trung, thiết lập độc lập, với cấu trúc đơn giản, độ bền cơ học cao, an toàn và đáng tin cậy, dễ dàng để thay thế, thời gian phục vụ dài và v.v.
Với không gian hơi nước lớn, chất lượng hơi nước tốt;
Cơ điện tách biệt lắp đặt, các bộ phận điều khiển điện tử cách xa nguồn nhiệt, tản nhiệt thuận lợi. Có thể được sử dụng song song với đơn vị hoặc nhiều đơn vị.
PLC máy vi tính lập trình điều khiển và màn hình hiển thị; Thông qua giao diện người-máy để đạt được nhiệt độ thiết lập tự động điều khiển nhiệt độ nước. Màn hình hiển thị có thể hiển thị tình trạng thiết bị, tham số hoạt động và báo động lỗi.

Lợi thế hiệu suất

1, với không gian hơi nước lớn, chất lượng hơi nước tốt.
2: Công nghệ điều khiển tự động thông minh, không cần một nhiệm vụ đặc biệt. Chế độ làm việc linh hoạt, có thể được cài đặt bằng tay hoặc tự động
3, theo nhu cầu đặt thời gian hoạt động tự động của nồi hơi, có thể thiết lập một số thời gian làm việc khác nhau, để nồi hơi tự động chia sẻ thời gian bắt đầu mỗi nhóm sưởi ấm, làm nóng chu kỳ nhóm, để việc sử dụng thời gian contactor, tần số giống nhau, cải thiện tuổi thọ phục vụ của thiết bị.

4, bộ điều khiển tự động, tính toán và theo dõi áp suất. Nó có thể tự động bắt đầu và dừng các máy bơm nạp và ống sưởi bằng điện khi tải thay đổi, và cũng có thể được điều khiển bằng tay.
5, với đầy đủ chức năng bảo vệ, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ đất, bảo vệ hơi nước, bảo vệ áp suất hơi nước, bảo vệ quá mức, bảo vệ điện, bảo vệ tự động nồi hơi, nhà an toàn.
6, thân nồi hơi được làm bằng tấm thép nồi hơi, các hàn dọc và đai của thân lò được hàn tự động, và phát hiện vết nứt tia X được thực hiện, thân lò hơi nhỏ và cơ điện tử dễ dàng để lắp đặt và kết nối; Thân lò hơi lớn và thân điều khiển điện tử tách biệt thiết kế, ngăn chặn phần điều khiển điện bị ảnh hưởng bởi nhiệt độ cao của thân lò nhiệt, đảm bảo hoạt động ổn định của thiết bị điều khiển điện tử.
7, cấu trúc nhỏ gọn, thiết kế khoa học và hợp lý và công nghệ sản xuất tiên tiến, để nồi hơi chiếm một không gian nhỏ, vận chuyển thuận tiện và tiết kiệm sử dụng không gian.
8, không có tiếng ồn, không ô nhiễm, hiệu suất nhiệt cao, thân nồi hơi sử dụng vật liệu cách nhiệt chất lượng cao và hiệu quả để bảo quản nhiệt, tản nhiệt nhỏ, tiết kiệm năng lượng và giảm tiêu thụ.
9, tất cả các thành phần điện có xác nhận CE và CCC để đảm bảo an toàn sản phẩm và thời gian phục vụ.
10, thiết kế mạch tiên tiến, nối dây tốt gọn gàng và hợp lý, thao tác rất thuận tiện.
11, ống sưởi bằng điện và thân lò bằng liên kết flange, dễ tháo rời và dễ bảo trì.
12, do nguồn nước tự động, thiếu nước, nhiệt độ, áp suất, công suất và báo động tự động, bảo vệ rò rỉ và hệ thống bảo vệ an toàn khác.
13, PLC Máy vi tính lập trình được điều khiển và màn hình hiển thị; Thông qua giao diện người-máy để đạt được thiết lập nhiệt độ tự động kiểm soát nhiệt độ nước, màn hình hiển thị có thể hiển thị các thông số hoạt động của thiết bị và báo động lỗi.
