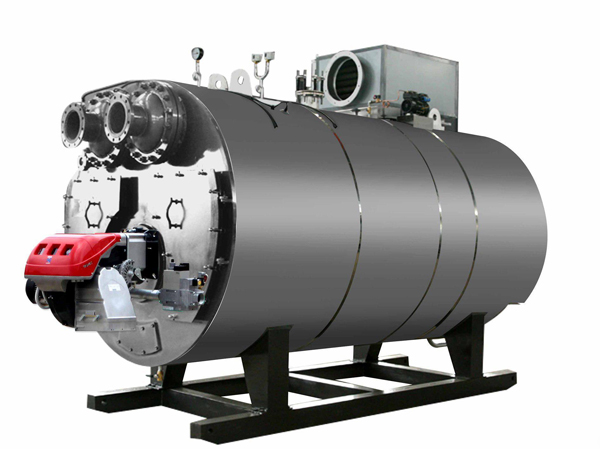

Nồi hơi nhiệt nóng đốt than và dầu là một lò sưởi ấm hỗn hợp ống nước và lửa ba chiều dọc, và một loạt các ống khói xoắn ốc dài được sắp xếp dưới thùng lò sưởi ấm. Các mặt trên và dưới của cơ thể lò được cung cấp với tường làm mát nước ống mịn. Lựa chọn lưới khối không khí nhẹ, được trang bị máy thổi, quạt tăng cường để phát triển thông gió. Sau khi dầu rơi vào lưới, sau khi lò được thắp sáng đủ, ngọn lửa đi vào cuối của yếu tố theo đầu vào khói của tường lò, đi vào hộp thuốc lá phía trước từ cả hai bên của buồng đốt, hộp thuốc lá quá khứ quay trở lại gói ống trong nồi, và đi vào thiết bị loại bỏ bụi theo hộp thuốc lá phía sau. Quạt thông gió sau đó được thông gió vào không khí theo ống khói.

Nồi hơi là công nghệ cao, tiết kiệm năng lượng và thân thiện với môi trường được phát triển độc lập bởi công ty của chúng tôi tích hợp cơ điện, đốt cháy và trao đổi nhiệt. Nồi hơi áp dụng một thiết kế mô-đun. Cơ thể bao gồm các cuộn dây xoắn ốc chặt chẽ và được kết hợp với các mô-đun truyền nhiệt tăng cường để tạo thành một giải pháp cấu trúc khí khói ba thông qua. Cuộn dây hình cuộn dây muỗi được lắp đặt ở phía trước và phía sau của lò, và cuộn dây chuyển tiếp được lắp đặt tại các khoảng trống trong cuộn dây bên trong. Toàn bộ lò được bao phủ hoàn toàn bởi các ống dầu. Việc áp dụng các mô-đun truyền nhiệt tăng cường cho nồi hơi một khu vực sưởi ấm đủ, kết hợp với một lò sưởi làm mát bằng dầu hoàn toàn hiệu quả, để đảm bảo rằng hiệu quả nhiệt của nồi hơi và khí thải thân thiện với môi trường đáp ứng các yêu cầu quy định.

Item		Thermal Oil boiler for Chemical Industry Coal Fuel
Rated thermal power	kw	1900	2300	2900	3500	4100	4700	5900	7000	8200	9400	12000	14000	16500	17500	19000	23500
	×104(Kcal/h)	160	200	250	300	350	400	500	600	700	800	1000	1200	1400	1500	1500	2000
Boiler thermal efficiency %		82	83	83	83	83	83	84	84	84	84	84	85	85	85	85	85
Design pressure Mpa		1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1
Max. working temperature ℃		320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320
Medium circulation flow m3/h		160	160	200	200	200	260	300	340	400	520	500	620	800	1000	1000	1000
Medium volume m3		1.7	2.6	3	3.2	3.5	4.1	4.6	6.2	8.9	12.6	13.6	14.8	16.5	18.2	19.7	22.3
Main pipe diameter DN		150	150	200	200	200	200	250	250	250	300	300	350	350	400	400	400
Installation capacity kw		75	77	100	100	120	140	175	215	215	270	315	380	460	540	600	620
Fuel type		Bituminous Coal, Soft Coal, Anthracite, Lignite, Poor Coal, etc.
Fuel consumption	Coal kg/h	307.01	367.17	462.95	558.73	654.51	750.30	930.65	1104.16	1293.44	1482.73	1892.84	2182.34	2572.04	2727.92	2961.74	3663.21
	Biomass kg/h	443.69	530.63	669.06	807.49	945.91	1084.34	1344.98	1595.74	1869.30	2142.86	2735.56	3153.94	3717.15	3942.43	4280.35	5294.12
Boiler weight	ton	25	32	33	39	41	67	70	80	98	108	115	130	140	170	197	225

Item/Type		Thermal Oil Boiler For Paper Industry
Rated thermal power	kw	350	600	900	1200	1500	1800	2300	2900	3500	4700	5900	7000	8200	9400	10500	12000	14000	15000	16000
	×104(Kcal/h)	30	50	75	100	130	150	250	250	300	400	500	600	700	800	900	1000	1200	1300	1400
Boiler thermal efficiency %		92	92	92	92	92	93	93	93	93	93	93	93	93	93	94	94	94	94	94
Design pressure MPa		1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1
Max. working temperature ℃		320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320
Medium circulation flow m3/h		40	58	100	100	100	160	160	200	200	260	300	340	400	520	600	600	680	800	800
Medium volume m3		0.4	0.6	0.6	0.8	1.2	2.1	2.6	3.5	7.8	8.4	8.8	10.5	11.2	11.5	13	15	18	21	23
Main pipe diameter DN		100	100	125	125	125	150	150	200	200	200	250	250	250	300	300	300	350	350	350
Installation capacity kw		14.5	18	31	37.5	49.5	57.5	61.5	75	75	98.5	121.5	148.5	155	195	235	235	295	341	341
Fuel type		Diesel, Fuel Oil, Heavy Oil, Natural Gas, LPG, City Gas, Coke Oven Gas, Methane Gas, Biogas, Furnace Oil, etc.
Fuel consumption	Diesel kg/h	29.79	51.06	76.59	102.12	127.65	151.54	193.63	244.15	294.66	395.68	496.71	589.32	690.34	791.37	874.57	999.51	1166.09	1249.39	1332.68
	Natural gas Nm³/h	36.42	62.44	93.66	124.88	156.11	185.31	236.79	298.56	360.33	483.87	607.41	720.66	844.20	967.74	1069.49	1222.27	1425.98	1527.84	1629.70
Boiler size m (Diameter×H)		1.2×2.4	1.7×3	1.82×3.5	1.92×4	1.95×4.3	2.4×4.3	2.52×5.3	2.8×6.3	2.92×6	3.23×6.7	3.26×7.45	3.26×7.9	3.62×9	3.6×9.48	3.65×10.4	3.65×10.6	3.98×11.5	4×12.2	4.06×12.5
Circulating oil pump	Model WRY	80-50-180	100-65-190	100-65-230	100-65-240	100-65-257	125-80-250	125-80-250	125-100-250	125-100-250	125-100-257	125-100-260	150-125-270	125-100-250	125-100-257	125-100-260	125-100-260	150-125-270A	150-125-280A	150-125-280
	Flow m³/h	40	60	100	100	100	160	160	200	200	260	300	340	200×2	260×2	300×2	300×2	340×2	400×2	400×2
	Head m	40	38	55	70	80	60	60	60	60	70	70	76	60	70	70	70	76	78	78
	Power kw	7.5	11	22	30	37	45	45	55	55	75	90

Đặc điểm:

Một. DZH Series Lắp đặt nhanh lò sưởi: bao gồm các phần trên và dưới. Phần đầu phía trên được cấu tạo bởi một thân lò nhiệt, một bức tường lò và một lớp cách nhiệt. Phần dưới bao gồm một nắp nói và cánh cửa. Cấu trúc thành phần bên trái và phải giúp tiết kiệm không gian bị chiếm bởi phòng nồi hơi và làm giảm lợi nhuận lắp đặt và phân phối vốn.

Tấm ống đốt và ống khói xoắn ốc được chọn để sản xuất ống nồi hơi, do đó ống nồi hơi được thay đổi từ cấu trúc bán thép thành cấu trúc đàn hồi, loại bỏ các tấm hỗ trợ trong khu vực tấm ống và giảm lực cắt. Để đối phó với vấn đề đứt gãy trên tấm ống, ống khói được thay đổi từ hai lần sang một lần.

Ba. Nồi hơi có lợi thế vận hành ổn định, điều chỉnh thuận lợi, sản lượng dồi dào, nhiệt độ và áp suất tăng nhanh và vận hành đơn giản.

Một loạt các ứng dụng: Lò sử dụng một vòm tiết kiệm năng lượng và hiệu quả, đổ tổng thể bê tông nhiệt độ cao, cải thiện tiêu chuẩn đốt cháy than, chọn một van áp suất liên tục riêng biệt, để duy trì sự lan rộng lốc xoáy hiệu quả, do đó lò tạo ra một lĩnh vực năng lượng khí có lợi cho việc đốt cháy. Do đó mở rộng khả năng thích ứng của than.

Việc lựa chọn gạch lò và vật liệu cách nhiệt mới, thiệt hại dẫn nhiệt của thân lò là nhỏ, độ dẫn nhiệt và giá trị nhiệt được cải thiện. Bởi vì sự xoắn khô của khói trong khói, bồ hóng không dễ tích tụ trong đường ống, và có tác dụng tự rửa.

Chức năng vận hành hoàn chỉnh, được trang bị quạt trục, quạt nâng, bơm tuần hoàn, thiết bị loại bỏ bụi, vv, đặc tính đáng tin cậy, an toàn ổn định, để đảm bảo rằng lò sưởi sẽ hoạt động an toàn.
