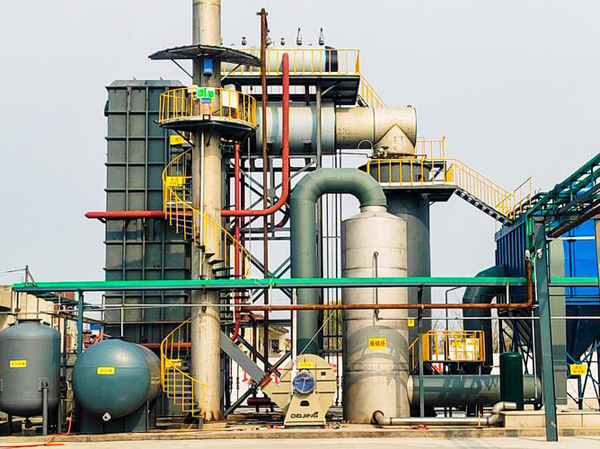

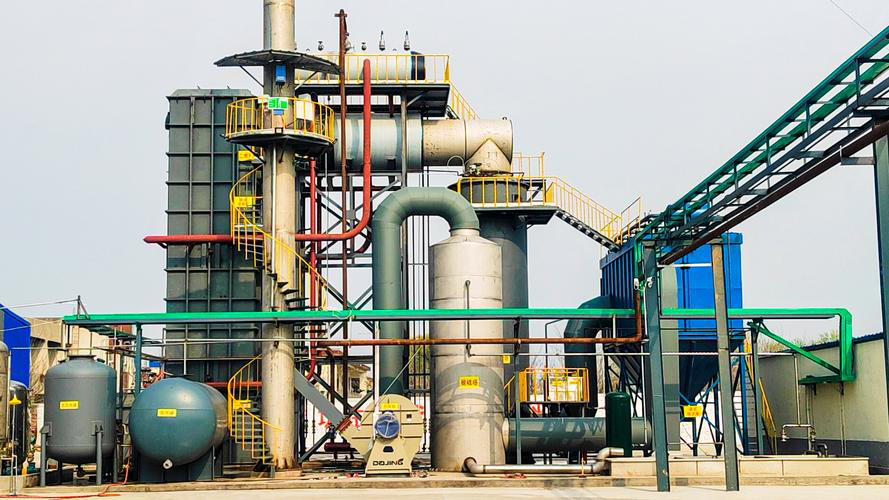

“Nồi hơi nhiệt thải” thường không có lò đốt, nếu áp suất cao và hơi nước nhiệt độ cao là cần thiết, một lò đốt bổ sung có thể được lắp đặt trong “nồi hơi nhiệt thải”. Tùy thuộc vào việc cháy nhiên liệu, nhiệt độ của tất cả khí khói được nâng cao, có thể dẫn đến hơi nước có các thông số cơ bản cao.

Ví dụ, khi một nồi hơi nhiệt thải không được lắp đặt với một máy đốt, nhiệt độ khí khói trong lối đi an toàn là 500 ° C, và sau khi lắp đặt máy đốt bổ sung, nhiệt độ khí khói trong lối đi có thể được đảm bảo ở 756 ° C. Áp suất của hơi nước có thể được nâng từ 4MPa lên 10MPa, nhiệt độ của hơi nước có thể được nâng từ 450 ° C lên 510 ° C, và hơi nước có thể được sử dụng cho máy phát turbo áp suất cao và nhiệt độ cao, do đó tăng cường xuất khẩu năng lượng cao hơn.

Nồi hơi nhiệt thải chủ yếu sử dụng khí thải công nghiệp làm chất gây cháy, vì vậy không cần hệ điều hành đánh lửa (trừ khi có yêu cầu đốt thứ cấp).

Nồi hơi nhiệt thải bao gồm một trống nồi hơi, một mũ khói di chuyển, một ống khói phần lò, một ống khói 1 phần nghiêng, một ống khói 2 phần nghiêng, một ống khói 1 phần cuối cùng, một ống khói 2 phần cuối cùng, một ống cho ăn (cho ăn qua) rãnh, một miệng súng oxy, một thiết bị niêm phong nitơ và một cắm niêm phong nitơ, một lỗ vào, một thiết bị lấy áp suất khác biệt, một hỗ trợ và một cái treo của ống khói, v.v. Nồi hơi nhiệt thải được chia thành sáu vòng tuần hoàn, mỗi vòng tuần hoàn bao gồm ống xuống và ống lên, mỗi phần nước khói từ trống nồi hơi thông qua ống xuống vào đầu dưới của mỗi ống khói vào bề mặt sưởi ấm, nước thông qua bề mặt sưởi ấm sau khi tạo ra hơi nước vào đầu vào, và sau đó vào trống nồi hơi bằng ống tăng. Mỗi ống khói được kết nối với một mặt bích.

Nguyên tắc làm việc của nồi hơi nhiệt thải

Việc đốt nhiên liệu, khí và than tạo ra khí khói nhiệt độ cao để giải phóng nhiệt. Khí khói nhiệt độ cao đầu tiên vào lò, sau đó vào thiết bị phục hồi nhiệt thải của hộp khói phía trước, sau đó vào ống pháo hoa, và cuối cùng vào thiết bị phục hồi nhiệt thải trong ống khói của hộp khói phía sau. Khí khói nhiệt độ cao trở thành khí khói nhiệt độ thấp và được thải vào khí quyển thông qua khói. Bởi vì nồi hơi nhiệt thải cải thiện đáng kể tỷ lệ sử dụng nhiệt được giải phóng bởi việc đốt nhiên liệu, nó rất hiệu quả năng lượng.

Chất thải nhiệt của lò hơi

Khí thải nhiệt độ cao thoát ra từ việc đốt than được vận chuyển đến các đầu vào của lò nhiệt thải qua lò khói, sau đó chảy qua supernung, evaporator và economizer, và cuối cùng xả vào khí quyển qua ống khói, nhiệt độ xả thường là 150 ~ 180 ℃, và nhiệt độ được giải phóng bởi nhiệt độ khí thải từ nhiệt độ cao đến nhiệt độ xả được sử dụng để làm cho nước thành hơi nước. Nước cho nồi hơi thấm đầu tiên vào tiết kiệm, và nước hấp thụ nhiệt trong tiết kiệm và làm nóng lên đến nhiệt độ bão hòa thấp hơn một chút so với áp suất trống vào trống. Sau khi nước vào xi lanh được trộn với nước bão hòa trong xi lanh, nó đi vào máy bay hơi dọc theo ống xuống bên dưới xi lanh để hấp thụ nhiệt và bắt đầu tạo ra hơi nước, thường chỉ một phần của nước trở thành hơi nước, vì vậy dòng chảy trong máy bay hơi là một hỗn hợp của nước soda. Hỗn hợp hơi nước rời khỏi máy bay hơi và đi vào xi lanh trên thông qua các thiết bị phân tách hơi nước, và nước rơi vào không gian nước bên trong xi lanh và đi vào bộ tản nhiệt để tiếp tục hấp thụ nhiệt và tạo ra hơi nước, trong khi hơi nước đi vào siêu nóng từ phần trên của xi lanh, hấp thụ nhiệt và chuyển hơi nước bão hòa thành hơi nước siêu nóng. Theo ba giai đoạn của quá trình sản xuất hơi nước tương ứng với ba bề mặt sưởi ấm, đó là, tiết kiệm, máy bay hơi và siêu nóng, nếu bạn không cần hơi nước siêu nóng, chỉ cần hơi nước bão hòa, bạn không thể lắp đặt siêu nóng. Khi có hơi nước nóng trở lại, một máy sưởi có thể được thêm vào.

Các thành phần cốt lõi của nồi hơi nhiệt thải

Drum introduction

Xi lanh được cung cấp với ghế ống để ngâm, đo nhiệt, đo mực nước, cung cấp nước, liều lượng, thổi liên tục, xả nước khẩn cấp, van an toàn, van không khí và thiết bị lỗ người. Trống được cung cấp với hai van an toàn mùa xuân; Hai máy đo mực nước, máy đo mực nước hai màu loại ống thạch anh, an toàn và đáng tin cậy, dễ quan sát, chỉ định chính xác. Chủ ống được sử dụng trong lỗ ống đầu vào ống và các lỗ ống khác có thể có sự khác biệt nhiệt độ lớn để ngăn chặn các vết nứt gần lỗ ống do mệt mỏi nhiệt. Thiết bị bên trong của trống được cung cấp với một thiết bị tách nước và tách nước, và một ống kết nối cho nguồn cung cấp nước nồi hơi và liều lượng. Trống được trang bị hai hỗ trợ, một là một hỗ trợ cố định và một là một hỗ trợ di chuyển.

Mũ di chuyển

Tiêu đề phân phối nước bao gồm một tiêu đề phân phối nước và một đường ống kết nối. Nước cấp thức ăn cho nồi hơi được dẫn từ trống nồi hơi đến tiêu đề nước bởi các downcomer. Để đảm bảo nhiệt độ của từng phần của đầu đề không bị lệch, lượng nước bơm vào của đầu phân phối nước và phần đầu thấp hơn được đưa ra bởi nhiều bộ giảm phân tán.
Header thu thập bao gồm một header outlet và một đường ống kết nối. Để đảm bảo nhiệt độ của từng phần của đầu đề không bị lệch, hỗn hợp nước mềm được đưa vào đầu thoát nước bằng một số đường ống nối, và sau đó vào trống bằng đường ống đang tăng lên.
Nhóm đường ống của khói chuyển động bao gồm đầu trên, đầu dưới và nhóm đường ống. 180 φ45gang 5 ống thép liền mạch được kết nối giữa phần trên và phần dưới, và phần khói thấp hơn được hình thành bởi hàn thép phẳng giữa các ống.
Do lý do công nghệ, phần khói hoạt động thường cần phải di chuyển lên và xuống, và có một khoảng cách giữa vỏ khói hoạt động và phần lò. Để ngăn khói nhiệt độ cao rò rỉ ra ngoài, một bể nước được làm ở phần trên của khói đang hoạt động, và các con dấu nước được bịt lại trong hình thức của một con dấu nước. Để ngăn chặn phiến nóng chảy rơi vào bể niêm phong, một vách đá được sắp xếp ở cuối bể niêm phong để tạo điều kiện làm sạch các mảnh vỡ trong bể nước. Một lỗ tay làm sạch cũng được cung cấp trên rãnh seal nước.

khói

Nó bao gồm tiêu đề phân phối, tiêu đề dưới, nhóm ống và tiêu đề trên. Nước cung cấp nồi hơi được dẫn từ trống nồi hơi vào tiêu đề phân phối. Để đảm bảo rằng nhiệt độ của mỗi phần của tiêu đề không sai lệch, nước vào tiêu đề phân phối và tiêu đề dưới được giới thiệu bằng cách phân tán ống xuống. Sau khi vào đầu dưới, nước được phân tán thành 132 ống thép liền mạch φ42 × 4 và một bề mặt sưởi ấm khói tròn bao gồm thép phẳng dày 6mm với vòng tròn sâu φ2400mm, và sau đó hỗn hợp nước mềm được sản xuất vào đầu trên. Riser dẫn vào trống.

Khói oxy

Có một mõm oxy trên ống của phần lò, mõm oxy được cấu tạo từ ống bó và trên và thấp hơn hộp thu thập, bởi vì nhiệt độ cao ở đây, để ngăn chặn sự biến dạng của cấu trúc lối vào, một cấu trúc áo khoác làm mát bằng nước có thể di chuyển được sử dụng, và súng oxy được thiết lập để ngăn chặn khói phun ra ngoài, và thiết bị đóng kín nitơ mõm oxy (chứa nitơ niêm phong nitơ) cũng được thiết lập.

Làm nghẹt ống

Một ống cắt được cung cấp trên ống của phần mở lò, trong đó bao gồm một bó ống, một hộp thu thập trên và dưới và một tấm chống hao mòn. ZG Series Needle Ống xả nhiệt thiết bị được thiết kế đặc biệt cho xả khí thải phục hồi nhiệt của các sản phẩm năng lượng hiệu quả cao đặc biệt. Khi ống Kim được sử dụng để tăng cường phần tử nhiệt để mở rộng bề mặt nóng, bề mặt nóng ở phía khói của ống có thể được tăng lên đáng kể. Đồng thời, dòng chảy rối mạnh được hình thành khi khói chảy qua bề mặt ống Kim, có thể cải thiện hiệu quả truyền nhiệt và giảm sự tích tụ của bồ hóng. Thiết bị phục hồi nhiệt thải có những lợi thế về cấu trúc ngắn gọn, hiệu quả nhiệt cao, tuổi thọ vận hành dài, độ tin cậy và an toàn, tuổi thọ hoạt động dài, an toàn và độ tin cậy, bảo trì thuận tiện và vân vân.

Chất thải nhiệt tạo thành cơ thể

Nói chung, nồi hơi nhiệt thải bao gồm bộ tiết kiệm, máy bay hơi, máy siêu nóng và các nhóm ống trao đổi nhiệt và các thùng chứa như đầu và trống, v.v., trong chu kỳ hơi nước với máy làm nóng lại, máy làm nóng lại có thể được thêm vào.

★ Economizer – nước thức ăn nồi hơi để hoàn thành nhiệm vụ làm nóng trước, để nhiệt độ nước thức ăn đến gần mức nhiệt độ bão hòa;

★ Máy bay hơi – thay đổi giai đoạn nước thức ăn thành hơi nước bão hòa;

★ Siêu nóng – hơi nước bão hòa được làm nóng để trở thành hơi nước siêu nóng;

★ Máy làm nóng lại – hơi nước được làm nóng lại đến nhiệt độ làm nóng lại được thiết lập;

★ Trống hơi nước – thu thập nước cung cấp cho máy tiết kiệm và thu thập hỗn hợp hơi nước và nước từ máy tiết kiệm để cung cấp hơi nước bão hòa đủ điều kiện vào máy siêu nóng hoặc cung cấp cho người dùng.
