Nồi hơi thu hồi nhiệt thải đốt khí dầu là thiết bị sử dụng khí thải sau khi nhiên liệu đã được đốt để tái sử dụng, và nồi hơi thu hồi nhiệt thải tạo ra hơi nước, nước nóng, dầu nhiệt và các dạng khác thông qua việc thu hồi nhiệt thải. Hiệu quả sử dụng năng lượng được cải thiện đáng kể. Ví dụ, các máy phát điện tuabin khí có thể sử dụng nồi hơi thu hồi nhiệt thải để tăng công suất phát điện lên 50%, và các máy phát điện diesel công suất cao có thể tăng công suất phát điện từ 6% đến 22%.

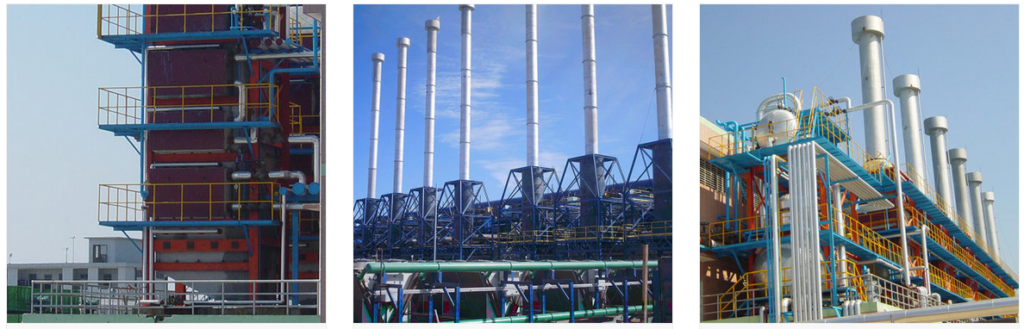

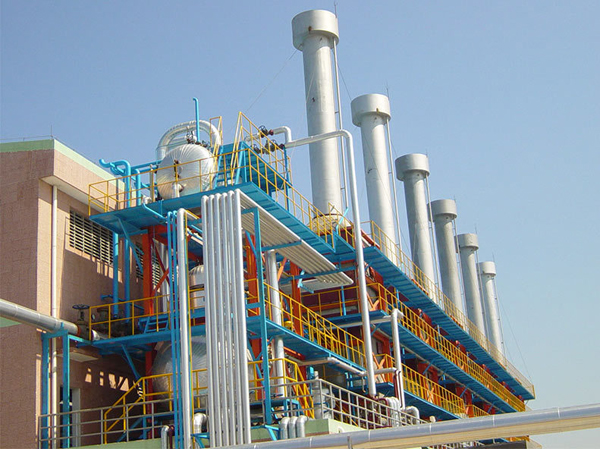

Nhà sản xuất Nồi hơi Thải nhiệt dùng Gas Diesel
Lò hơi tận dụng nhiệt thải là sản phẩm chính của công ty chúng tôi. Trong gần 30 năm thiết kế, chế tạo, vận hành thử và vận hành lò hơi tận dụng nhiệt thải, chúng tôi đã thành công trong việc nắm vững công nghệ then chốt của lò hơi tận dụng nhiệt thải. Đối với các loại thiết kế lò hơi tận dụng nhiệt thải khác nhau, chúng tôi sử dụng cấu hình tương ứng để thiết kế nhằm đạt hiệu quả sử dụng tối ưu. Đồng thời, chúng tôi đã tự chủ phát triển phần mềm thiết kế, cải thiện đáng kể hiệu quả thiết kế và sản xuất. Tính đến nay, công ty chúng tôi đã phát triển hơn 1.000 bộ các loại lò hơi tận dụng nhiệt thải cho người sử dụng trên toàn thế giới, và việc sử dụng lò hơi tận dụng nhiệt thải để thu hồi năng lượng hữu ích cũng là một phản ứng thực tế đối với các kêu gọi “tiết kiệm năng lượng và bảo vệ môi trường”, “tái chế” và “phát thải xanh” của quốc gia.
Nồi hơi thu hồi nhiệt thải đốt khí dầu là thiết bị sử dụng khí thải sau khi nhiên liệu đã được đốt để tái sử dụng, và nồi hơi thu hồi nhiệt thải tạo ra hơi nước, nước nóng, dầu nhiệt và các dạng khác thông qua việc thu hồi nhiệt thải. Hiệu quả sử dụng năng lượng được cải thiện đáng kể. Ví dụ, các máy phát điện tuabin khí có thể sử dụng nồi hơi thu hồi nhiệt thải để tăng công suất phát điện lên 50%, và các máy phát điện diesel công suất cao có thể tăng công suất phát điện từ 6% đến 22%.
Định nghĩa nồi hơi tận dụng nhiệt thải Nồi hơi tận dụng nhiệt thải là việc sử dụng nhiệt hoặc các chất cháy còn lại sau khi hoán đổi nhiệt từ khí thải, chất thải hoặc chất lỏng thải trong các quá trình công nghiệp khác nhau, hoặc trong tổ máy chu trình hỗn hợp của khí, sử dụng nhiệt từ khí nóng thải ra từ tua-bin khí để sinh hơi trong nồi hơi. Nồi hơi tận dụng nhiệt thải công nghiệp có thể được chia thành nồi hơi nhiệt thải tại nhà máy điện và các nồi hơi nhiệt thải công nghiệp khác.
Về môi trường hoạt động, các nồi hơi tận dụng nhiệt thải công nghiệp khác hoạt động trong môi trường khắc nghiệt, quá trình thiết kế và chế tạo phức tạp hơn, hầu hết là các sản phẩm phi tiêu chuẩn. Thứ ba, đặc điểm của nồi hơi tận dụng nhiệt thải của máy phát điện hơi ga Nồi hơi tận dụng nhiệt thải thường được cấu tạo từ trống, bộ bay hơi, bộ quá nhiệt, thiết bị tiết kiệm năng lượng, hộp khói và ống khói cùng các bộ phận khác. So với các loại nồi hơi thông thường, nồi hơi tận dụng nhiệt thải thường không có buồng đốt một cách rộng rãi, khả năng thích ứng với khí thải tốt. Hệ thống nồi hơi có đặc điểm cấu trúc gọn nhẹ, vận hành tin cậy, ổn định và tuổi thọ cao.
Nồi hơi tận dụng nhiệt thải Sự khác biệt giữa lò hơi sinh hơi gas và nồi hơi thông thường là nguồn nhiệt để gia nhiệt khác nhau. Nguồn nhiệt của nồi hơi tận dụng nhiệt thải có thể là nhiệt thải từ khí thải nhiệt độ cao, nhiệt thải từ phản ứng hóa học, nhiệt thải từ khí thải cháy được, thậm chí có thể sử dụng nhiệt thải từ sản phẩm nhiệt độ cao. Một mặt, khí thải và năng lượng lãng phí trong sản xuất công nghiệp có thể được sử dụng để tạo hơi nước phục vụ gia nhiệt. Đồng thời, nồi hơi sinh hơi từ khí thải cũng có thể loại bỏ các chất ô nhiễm môi trường như bụi trong khí thải, giảm phát thải các chất độc hại ở dạng rắn, lỏng hoặc khí.
Technical Parameters
| Model | Rated thermal power（t/h/MW） | Working pressure（MPa） | Rated output water temperature（℃） | Return water temperature（℃） | Maximum transport size(m) (L×W×H) |
| DZL1.4-0.7/95-70-AⅡ | 1.4 | 0.7 | 95 | 70 | 5.7×2.5×3.5 |
| DZL2.8-0.7/95/70-AⅡ | 2.8 | 0.7 | 95 | 70 | 6.3×2.6×3.6 |
| DZL4.2-1.0/115/70-AⅡ | 4.2 | 1 | 115 | 70 | 7.3×3.2×3.6 |
| DZL7-1.0/115/70-AⅡ | 7 | 1 | 115 | 70 | 7.2×3.3×3.6 |
| DZL10.5-1.0/115/70-AⅡ | 10.5 | 1 | 115 | 70 | 8.8×3.7×3.7 |
| DZL14-1.0/115/70-AⅡ | 14 | 1 | 115 | 70 | 9.7×3.4×3.7 |
Nguyên lý hoạt động của nồi hơi tận dụng nhiệt thải
Thiết kế nồi hơi tận dụng nhiệt thải tiết kiệm năng lượng là một quá trình quy mô lớn, phức tạp và đòi hỏi độ tin cậy và hiệu quả kinh tế cao. Hiện nay, tồn tại nhiều vấn đề phổ biến như phụ thuộc nhiều vào các nhà thiết kế giàu kinh nghiệm, chu kỳ thiết kế dài, khả năng tái sử dụng kiến thức kém, v.v. Khả năng nhanh chóng phát triển các sản phẩm mới mà khách hàng yêu cầu có liên quan trực tiếp đến sự tồn tại và phát triển của doanh nghiệp.
Nồi hơi tận dụng nhiệt thải được chia thành loại ống lửa và loại ống nước. Cấu trúc của nó tương tự như nồi hơi công nghiệp. Nồi hơi tận dụng nhiệt thải loại ống lửa có khả năng chứa nước lớn, và sự dao động áp suất hơi nhỏ trong điều kiện lưu lượng khói và mức tiêu thụ hơi thay đổi, nhưng khả năng bay hơi và áp suất hơi của nó bị hạn chế bởi đường kính của trống và điều kiện vận hành.
Ngoài ra, do khả năng làm mát kém và áp lực nhiệt cao, đầu ống và tấm ống không nên sử dụng trong trường hợp nhiệt độ khói cao (trên 600℃) và tấm ống dày, và nên sử dụng nồi hơi tận dụng nhiệt nước ống. Nồi hơi tận dụng nhiệt nước ống có hai chế độ tuần hoàn: tuần hoàn phụ trợ và tuần hoàn tự nhiên.
Nồi hơi nhiệt thải là một loại nồi hơi tạo ra hơi hoặc nước nóng từ khí ga hoặc khí thải trong quá trình sản xuất công nghiệp, chất lỏng thải, và nhiệt từ khí thải của một số loại máy móc công suất. Nhiệt độ khí thải của các lò luyện và lò rang là 650 ~ 1250℃; Nhiệt độ khí thải của các loại máy móc công suất như tuabin khí và động cơ diesel là 370 ~ 540℃.
Bằng cách lắp đặt một nồi hơi tận dụng nhiệt thải để hấp thụ một phần nhiệt trong các khí thải này, hiệu quả sử dụng năng lượng nhiệt trong toàn bộ hệ thống có thể được cải thiện đáng kể. Ví dụ, sau khi nồi hơi tận dụng nhiệt thải được lắp đặt trong lò nung cán thép, tỷ lệ sử dụng năng lượng nhiệt của toàn bộ hệ thống thậm chí có thể tăng khoảng 1 lần.
Nhiệt độ khí thải đi vào lò hơi tận dụng nhiệt là một yếu tố quan trọng để xác định bố trí bề mặt nhiệt của lò hơi. Nếu nhiệt độ khí thải vào là 400 ~ 900℃, lò chủ yếu được bố trí các ống trao đổi nhiệt bằng đối lưu, không bố trí buồng lò; tuy nhiên, có những ngoại lệ khi điểm nóng chảy của khói thấp, và cần phải bố trí buồng làm mát để kiểm soát nhiệt độ của khói đi vào ống đối lưu, nhằm tránh tình trạng bám tro và xỉ gây cầu nối giữa các hàng ống đối lưu.
Trong quá trình cracking của sản xuất hóa chất, để tránh tái trùng hợp của khí cracking nhiệt độ cao, cần làm mát nhanh khí cracking nhiệt độ cao xuống nhiệt độ mà phản ứng cracking dừng lại, sau đó nồi hơi thu hồi nhiệt thải trở thành thiết bị không thể thiếu trong quá trình làm nguội.
Sau khi bụi nhiệt độ cao chứa khí thải đi qua nồi hơi nhiệt thải, ngoài việc giảm nhiệt độ, nó cũng có thể giải quyết một phần của các hạt bụi, có lợi để giảm ô nhiễm môi trường và chọn bụi thu gom. Trong quá trình sản xuất hóa học, nhiệt độ xả của nồi hơi nhiệt thải phụ thuộc vào các yêu cầu của quá trình tiếp theo.
Chất thải nồi hơi nhiệt được sử dụng trong lò luyện công nghiệp thường sử dụng quạt dự thảo làm khí thải vào khí quyển; Chất thải nồi hơi nhiệt được sử dụng trong máy móc năng lượng và quá trình sản xuất hóa học dựa trên áp suất của không khí để đi qua nồi hơi nhiệt thải và đi vào khí quyển hoặc vào đơn vị quy trình tiếp theo.
Khi nhiệt độ khí lò hoặc nhiệt độ đốt khí thải nhập khẩu là trên 1100 ° C, cách bố trí của nó không khác nhiều so với các lò hơi công nghiệp chung. Khi khí thải nhiệt độ cao chứa nhiều tro mịn tích lũy, hàng ống nồi hơi nên được sắp xếp theo chiều dọc, và khí lò nên được rửa theo chiều dọc ở tốc độ khói cao (khoảng 20 m/s).
Đối với khí thải nhiệt độ cao có chứa khói bụi ăn mòn, tốc độ dòng chảy nên thấp (khoảng 8 m/s) và đồng nhất, và các biện pháp chống mài mòn khác nên được thực hiện cho khí thải nhiệt độ ăn mòn cao có chứa lưu huỳnh dioxit (SO2), thường nhiệt độ khói thải nên cao hơn, thay vì làm nóng bình xịt nước thức ăn, mục đích là cải thiện nhiệt độ thành Kim loại và ngăn chặn Kim loại bị ăn mòn bởi axit sulfuric.
