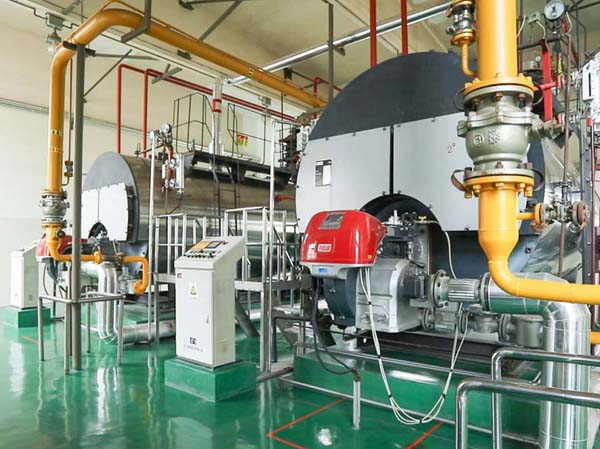

Nồi hơi là một loại thiết bị chuyển đổi năng lượng, năng lượng đầu vào nồi hơi là năng lượng hóa học trong nhiên liệu, năng lượng điện, đầu ra nồi hơi có một nhiệt nhất định của hơi nước, nước nhiệt độ cao hoặc chất mang nhiệt hữu cơ.

Có nhiều loại nồi hơi, và có nhiều phương pháp phân loại, có thể được phân loại như sau:

(1) Phân loại theo cách sử dụng: nồi hơi công nghiệp, nồi hơi nhà máy điện. Nồi hơi công nghiệp chủ yếu được sử dụng cho sản xuất công nghiệp và sưởi ấm, và nồi hơi nhà máy điện chủ yếu sử dụng hơi nước để chạy tuabin hơi để tạo ra điện.

(2) Theo phân loại bốc hơi: có nồi hơi nhỏ, nồi hơi vừa, nồi hơi lớn. Nồi hơi có công suất bốc hơi dưới 20 tấn/giờ được gọi là nồi hơi nhỏ, nồi hơi có công suất bốc hơi 20-75 tấn/giờ được gọi là nồi hơi cỡ trung, và nồi hơi có công suất bốc hơi trên 75 tấn/giờ được gọi là nồi hơi lớn.

(3) Theo phân loại áp suất: nồi hơi áp suất thấp, nồi hơi áp suất trung bình, nồi hơi áp suất cao. Nồi hơi với áp lực làm việc không quá 2, 5 mpa là một nồi hơi áp suất thấp, nồi hơi với áp suất làm việc 3.0-5.0 mpa là một nồi hơi áp suất trung bình, và nồi hơi có áp lực làm việc từ 8-11 MPA là một nồi hơi áp suất cao.

(4) Theo phân loại trung bình: có nồi hơi hơi, nồi hơi nước nóng, nồi hơi hơi và nước. Môi trường thoát ra của nồi hơi là hơi nước bão hòa hoặc hơi nước siêu nóng vào một nồi hơi hơi, môi trường thoát ra là nước nhiệt độ cao (≥ 120 ° C) hoặc nước nhiệt độ thấp (dưới 120 ° C) được gọi là nồi hơi nước nóng, hơi nước và nồi hơi đa mục đích là hơi nước được sản xuất và có thể được sử dụng cho nồi hơi nước nóng.

(5) Theo phân loại bố trí buồng đốt: Nồi hơi đốt trong, nồi hơi đốt ngoài.

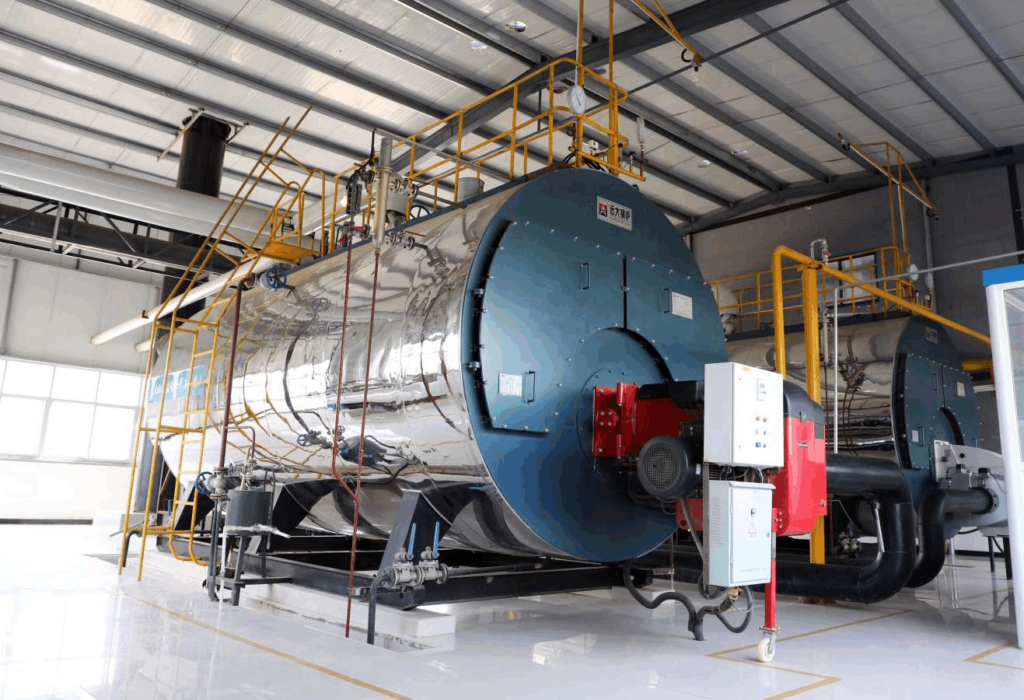

(6) Theo sử dụng phân loại nhiên liệu: nồi hơi đốt than, nồi hơi đốt dầu, nồi hơi khí.

Theo vị trí phân loại xi lanh: có các nồi hơi dọc, nồi hơi ngang.

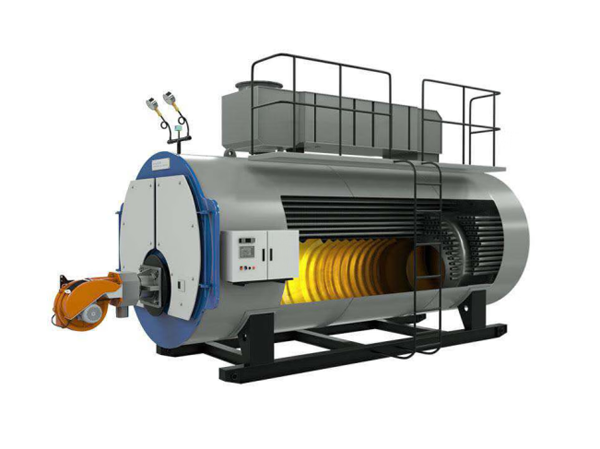

(8) Phân loại theo kiểu thân nồi hơi: nồi hơi vỏ (nồi hơi ống cháy), nồi hơi ống nước.

(9) Phân loại theo chế độ lắp đặt: có toàn bộ nồi hơi, (nồi hơi nạp nhanh), nồi hơi rời.

Thành phần nồi hơi

1, “Lò” : bao gồm thiết bị đốt, tường lò, vòm lò và khung thép và các bộ phận khác, để quá trình đốt nhiên liệu tạo ra khói nóng. Qua lò và mỗi phần của khí lò đến nhiệt độ bề mặt lò hơi, và cuối cùng từ đuôi của nồi hơi vào lò khói.

2, “Nồi” : đó là bộ phận cơ thể nồi hơi, nó bao gồm trống nồi hơi (trống), ống tường nước, bó ống đối lưu, ống xuống, header (đầu), supernung, tiết kiệm và các bộ phận áp suất khác, do đó bao gồm phần áp suất kín của nước nồi và hơi nước.

3, dụng cụ phụ: Để đảm bảo hoạt động bình thường và an toàn của nồi hơi, nồi hơi cần được trang bị một số dụng cụ phụ, chẳng hạn như van an toàn, máy đo áp suất, đồng hồ mực nước (bao gồm đồng hồ mực nước hai màu, báo động mực nước cao và thấp, thiết bị bảo vệ lồng vào mực nước thấp, đồng hồ đo nhiệt độ, báo động quá nhiệt, thiết bị nổ, cửa chống nổ, thiết bị van thường được sử dụng và thiết bị điều chỉnh tự động.

4, thiết bị phụ trợ: Thiết bị phụ trợ được lắp đặt trong nồi hơi phần này của thiết bị cần thiết, nó là nguồn cung cấp hệ thống nhiên liệu, hệ thống thông gió, hệ thống cung cấp nước, hệ thống loại bỏ bụi và các thiết bị và thiết bị khác, chẳng hạn như máy bi, thiết bị than, máy bơm nước, thiết bị xử lý nước, quạt gió, máy loại bỏ slaG, thiết bị thu gom bụi và thiết bị thổi.

Vai trò của mỗi phần của cơ thể nồi hơi:

1, xi lanh nồi: Vai trò của xi lanh là thu thập, lưu trữ, tinh chế hơi nước và cung cấp nước. Tất cả xi lanh nồi hơi nước nóng được nạp nước nóng, và xi lanh nồi hơi hơi được nạp nước nóng, phần dưới của xi lanh nồi hơi là nước nóng, phần trên là không gian hơi nước, bề mặt của nước được gọi là bề mặt nước, và vị trí của ranh giới nước soda được gọi là mực nước.

Bức tường làm mát nước: Bức tường lạnh là bề mặt sưởi ấm bức xạ sắp xếp xung quanh lò. Nó là bề mặt nóng chính của nồi hơi.

3, phao đối lưu bó: Phao dòng chảy là bề mặt nung đối lưu của nồi hơi. Sự hấp thụ nhiệt của khí lò ở nhiệt độ cao có liên quan đến tốc độ dòng chảy của khí lò, sự sắp xếp của đường ống và cách rửa khí lò.

4, ống dẫn xuống: Vai trò là vận chuyển nước trong xi lanh đến hộp thu nhiệt thấp hơn, để đường ống bề mặt nóng có đủ nước lưu thông để đảm bảo hoạt động đáng tin cậy.

5, đầu đề: Được gọi là đầu đề, nó chủ yếu được thu thập và phân phối nước nồi, để đảm bảo rằng đường ống sưởi ấm bề mặt đáng tin cậy cung cấp nước hoặc thu thập hỗn hợp đường ống hoặc đường ống, tiêu đề thường không phải chịu nhiệt bức xạ, để tránh sự làm mát bong bóng nước bên trong không tốt, bị đốt quá nhiệt.

6, supersưởi: Máy sưởi là bề mặt sưởi ấm phụ trợ của nồi hơi, vai trò của nó trong trường hợp áp suất không đổi, từ xi lanh nồi đến hơi nước bão hòa và sau đó được nung nóng, do đó nước trong hơi nước bão hòa bốc hơi và nhiệt độ hơi nước tăng lên, cải thiện chất lượng hơi nước, trở thành hơi nước siêu nóng.

7, tiết kiệm: Than được sắp xếp ở đuôi của lò hơi, việc sử dụng nhiệt độ khói thải để cải thiện nhiệt độ nước cấp dưỡng của bộ trao đổi nhiệt, vai trò là cải thiện nhiệt độ nước cấp dưỡng, giảm sự mất nhiệt khói, cải thiện hiệu suất nhiệt của nồi hơi.

Nhìn chung, với sự tăng lên 1 ℃ trong nhiệt độ của lối thoát tiết kinh tế, nhiệt độ khói của nồi hơi giảm xuống 2-3 ℃ trung bình, và nhiệt độ nước trong bình không tăng 6-7. Tiết kiệm than 1%, thường được trang bị nồi hơi tiết kiệm có thể tiết kiệm than từ 5-10%.

Khi nồi hơi đun nóng chạy, chất đốt trong nhiên liệu được trộn với không khí được đưa đến lò bằng hệ thống thông gió ở nhiệt độ thích hợp, và nhiệt được giải phóng, được chuyển đến nước nồi qua bề mặt nóng, nhiệt độ nước tiếp tục tăng, dẫn đến hơi nước hóa, và sau đó hơi nước bão hòa đi vào van hơi chính thông qua thiết bị tách hơi nước để ra và sử dụng. Nếu chất lượng hơi cao hơn.

Hơi nước bão hòa có thể được đặt vào máy siêu nóng và sau đó được nung nóng để trở thành công suất hơi siêu nóng. Đối với nồi nước nóng, nhiệt độ nước nồi luôn thấp hơn điểm sôi temperature, and the user’s heating network is connected for circulation.

Tuần hoàn nước nồi hơi:

Thân nồi hơi là một mạch kín bao gồm trống nồi hơi, ống xuống, ống tường nước, đầu đề, bó ống đối lưu và các bộ phận điều áp khác.

Hỗn hợp nước hoặc soda trong nồi hơi liên tục chảy trong vòng này, theo một tuyến đường nhất định, và tuyến đường chảy tạo thành một vòng tuần hoàn, được gọi là vòng tuần hoàn. Dòng chảy của nước trong nồi hơi trong vòng tuần hoàn được gọi là chu trình nước nồi hơi, và số lượng chu kỳ khác nhau do cấu trúc khác nhau của nồi hơi.

Sự lưu thông nước của nồi hơi được chia thành hai loại: lưu thông tự nhiên và lưu thông bắt buộc. Chu trình nước nồi hơi chung là chu trình tự nhiên, chu trình nước nồi hơi nước nóng chủ yếu là lưu thông ép buộc.

Chu trình tự nhiên là sử dụng trọng lượng nhỏ và trọng lượng nhẹ của hỗn hợp nước mềm trong ống dẫn lên, trọng lượng lớn của nước trong ống dẫn xuống, trọng lượng càng nặng, chênh lệch áp suất do mất cân bằng giữa hai phần của cột nước, dẫn đến lưu lượng nước và lưu thông nồi hơi, chênh lệch trọng lượng giữa hai phần càng lớn, chênh lệch áp suất càng lớn. Lưu thông càng tốt. Lưu thông bắt buộc là sự lưu thông của nước nồi hơi bị ép buộc bởi tác động đẩy của máy bơm.

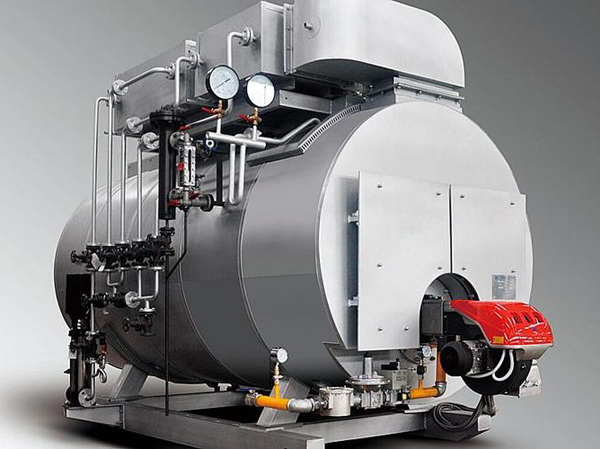

Phụ kiện an toàn nồi hơi:

Để đảm bảo hoạt động bình thường của nồi hơi, nồi hơi được trang bị máy đo áp suất, van an toàn, máy đo mực nước cao và báo động mực nước thấp, van hơi nước và van hàn và các phụ kiện khác. Trong số đó, máy đo áp suất, van an toàn và máy đo mực nước là những phụ kiện cơ bản để đảm bảo hoạt động an toàn của nồi hơi, được gọi là ba phụ kiện chính của nồi hơi, và mắt và tai của người vận hành để thực hiện hoạt động bình thường.

1, đánh giá áp suất: đồng hồ lực là một trong những phụ kiện an toàn thiết yếu của nồi hơi, để đo lường và thể hiện áp lực làm việc của hệ thống nước hơi nồi hơi. Nồi hơi thường được sử dụng đánh giá áp suất cho máy đo áp suất kiểu lò xo, cấu trúc đơn giản, chính xác và đáng tin cậy, lắp đặt và sử dụng cũng rất thuận tiện.

Mỗi nồi hơi phải được trang bị với một thước đo áp suất trực tiếp kết nối với không gian hơi của xi lanh, và nó thường thích hợp để đặt hai song song, dễ dàng để kiểm tra nhau. Đánh giá áp suất phải được kiểm tra ít nhất sáu tháng một lần sau khi cài đặt, và ngày xác minh phải được chỉ định.

Ngoài các máy đo áp suất được lắp đặt trên xi lanh, máy đo áp suất cũng nên được lắp đặt ở phía trước ổ kinh tế và van điều chỉnh của đường ống cung cấp nước.

2, van an toàn, toàn bộ van là một phụ kiện an toàn có thể tự động kiểm soát áp lực làm việc của nồi hơi trong phạm vi được quy định trước. Khi áp lực nồi hơi vượt quá áp lực làm việc cho phép, van an toàn sẽ tự động mở và có thể giải phóng nhanh chóng đủ hơi để giảm áp lực nồi hơi, trong khi phát hành một báo động có thể nghe được để cảnh báo nhân viên lò nung để thực hiện các biện pháp cần thiết để giảm áp lực nồi hơi.

Van an toàn thường được sử dụng là van an toàn loại đòn bẩy và van an toàn loại lò xo.

3, đồng hồ mực nước, đồng hồ mực nước là sự phản ánh mức độ của công cụ đo lường, được sử dụng để chỉ ra mức nước trong nồi hơi, có thể giúp nhân viên lò sưởi giám sát động lực học của mực nước nồi hơi, để kiểm soát mực nước nồi hơi trong phạm vi bình thường.

Ngoài các máy đo áp suất được lắp đặt trên xi lanh, máy đo áp suất cũng nên được lắp đặt ở phía trước ổ kinh tế và van điều chỉnh của đường ống cung cấp nước.

4, báo động mực nước cao và thấp là thiết bị có thể tự động gửi tín hiệu báo động khi mực nước nồi hơi đạt đến giới hạn cao nhất hoặc thấp nhất cho phép. Vật thể nổi được sử dụng để tự động phát ra tín hiệu báo động khi mực nước nồi hơi tăng và giảm, để nhắc nhở người vận hành chú ý đến sự thay đổi mực nước, và có các biện pháp hiệu quả trong thời gian ngăn chặn tình trạng thiếu nước và tai nạn nước tràn.

Các phương pháp bảo vệ phổ biến để tắt lò:

Chống ăn mòn Hydrazine, dung dịch amoniac, chống ăn mòn dung dịch kiềm; Trinatri photphat và natri nitrit, chất chống ăn mòn không khói, chất lấp đầy nitơ, chất chống ăn mòn ammonia.

Duy trì áp suất nước và áp suất hơi; Đun nóng nước, làm khô nhiệt.

Lò sấy: Mục đích: làm khô nước của thành lò và vòm lò, để tránh các vết nứt trong thành lò gây ra bởi sự nóng đột ngột.

Làm thế nào:

(1) Việc nung nóng được thực hiện theo đường cong nhiệt

(2) Nhiệt độ ngày tăng không quá 50 ℃ (20 ℃)

(3) Thời gian lò nung: Bức tường lò đốt nhẹ 4 — 6 ngày; Tường lò nặng 10-14 ngày.

(4) Nhiệt độ lò: (nhiệt độ khói cuối cùng) Tường lò sáng không quá 160 ℃;

Tường lò nặng không quá 220 ℃.

Mục đích của xử lý nước là thay đổi nước nồi hơi (nước cứng) thành nước mềm, để bề mặt sưởi ấm bên trong nồi hơi được giữ sạch, không có tăng trưởng, nâng cao hiệu quả của nồi hơi và đảm bảo chất lượng hơi nước, ngăn chặn sự ăn mòn bức tường Kim loại của nồi hơi, và đảm bảo sự an toàn và nền kinh tế của nồi hơi và hoạt động liên tục.
