Với khả năng kỹ thuật đã được chứng minh và hiểu biết sâu sắc về quá trình ứng dụng của các ngành công nghiệp khác nhau, chúng tôi cung cấp cho bạn thiết kế thiết bị sản xuất nitơ tùy chỉnh, lắp đặt và giải pháp ứng dụng cho máy tách không khí, và cung cấp dịch vụ sau bán hàng trong quá trình vận hành thiết bị để nhanh chóng giải quyết các vấn đề của người dùng và đảm bảo hoạt động lâu dài, ổn định và đáng tin cậy của thiết bị sản xuất nitơ.

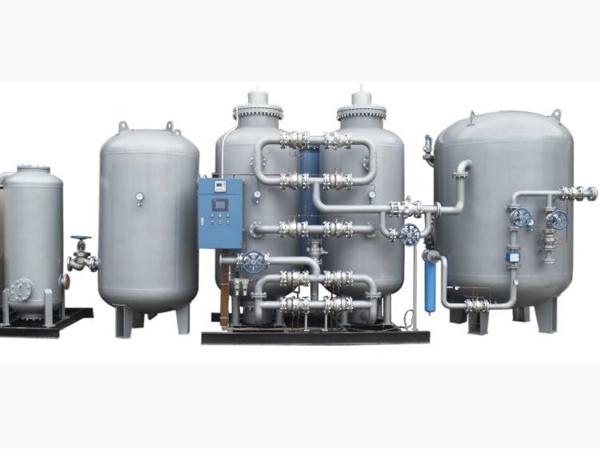

Nhà máy sản xuất tách không khí tại chỗ tùy chỉnh
nhà sản xuất nhà máy sản xuất nitơ với lịch sử hơn 40 năm. Máy phát nitơ công nghiệp được sử dụng rộng rãi trong các ngành công nghiệp khác nhau. Thiết bị của chúng tôi bao gồm máy phát nitơ hóa học, máy phát nitơ công nghiệp dầu mỏ, máy phát nitơ cắt laser, v.v. Với quy trình sản xuất nitơ hàng đầu ở Trung Quốc, chúng tôi là nhà cung cấp máy phát nitơ PSA chất lượng cao và nhà sản xuất nhà máy khí nitơ. Chúng tôi có các cấu trúc khác nhau như máy phát nitơ tích hợp, máy phát nitơ gắn trượt và máy phát nitơ di động, di động, gắn trên xe, v.v.. Giàu có thể cung cấp cho khách hàng các dịch vụ máy phát nitơ công nghiệp tùy chỉnh.
- Chỉ số kỹ thuật máy phát nitơ
- Dòng chảy nitơ: 5 ~ 12000 m3 / h (20 ℃, 101,325kPa)
- Độ tinh khiết nitơ: ≥97 ~ 99,9995% (có thể tùy chỉnh)
- Điểm sương: ≤-45 ℃ (có thể tùy chỉnh)
- Áp suất nitơ: 0,05 ~ 0,8Mpa (có thể tùy chỉnh)

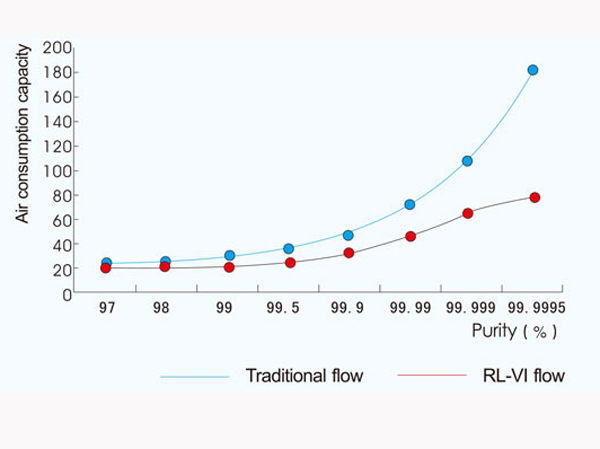

Độ tinh khiết nitơ cao hơn, tiết kiệm năng lượng hơn
Quá trình phát điện nitơ PSA: không khí nén sạch chảy giữa tháp A, khi đi qua sàng phân tử carbon, oxy, carbon dioxide, nước và các chất ô nhiễm khác được hấp thụ, cho phép nitơ chảy ra như khí sản phẩm CMS trong tháp A trở nên bão hòa theo thời gian. Sau đó tháp A dừng hấp thụ và không khí nén vào tháp B để hấp thụ oxy và sản xuất nitơ. Trong khi đó, CMS trong tháp A bắt đầu tái tạo, Hai tháp làm hấp thụ và tái tạo thay thế để tách nitơ khỏi không khí và liên tục sản xuất nitơ.

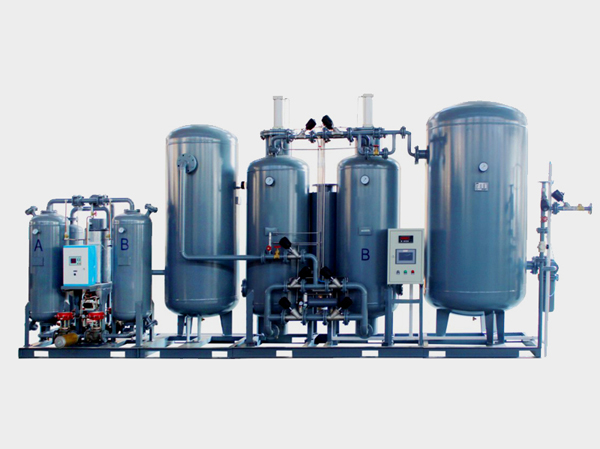

Thiết bị sản xuất nitơ hấp thụ swing áp suất
1, các biện pháp bảo vệ sàng phân tử ban đầu, kéo dài tuổi thọ của sàng phân tử carbon.
2, thiết bị ép xi lanh tự điều hành, có thể tránh tác động không khí tốc độ cao, dẫn đến phun của màn hình phụ; Được trang bị hệ thống báo động giải quyết giới hạn, báo động âm thanh và ánh sáng tự động giới hạn dưới.
3, cấu hình giao diện hệ thống điều khiển từ xa DCS, có thể theo dõi trạng thái chạy hệ thống thông qua máy tính.
4, thiết bị thở nitơ khóa thông minh, để đảm bảo chất lượng nitơ sản phẩm.
5, thiết kế quy trình hoàn hảo, đặc điểm tiết kiệm năng lượng tuyệt vời, giảm chi phí khí.
6, thiết kế cấu trúc hợp lý, vận chuyển, nâng, lắp đặt là rất thuận tiện.
7, việc sử dụng các thành phần điều khiển an toàn và đáng tin cậy, hoạt động ổn định và đáng tin cậy, một loạt các báo động lỗi.
8, hoạt động đơn giản, hoạt động ổn định, mức độ tự động hóa cao, có thể đạt được hoạt động không người lái.
| Model | purity | exportation (NmJ/h) | Effective gas dissipation (Nm3/min) | Air purification system | Inlet and outlet diameter | Mounting dimension | remark | |
| KSN-5 | 99.5% | 5 | 0.25 | KJ-0.5 | DN15 | DN15 | 1350x1125x1550 | Air purification system and PSA nitrogen production equipment integrated installation type |
| KSN-10 | 99.5% | 10 | 0.51 | KJ-0.5 | DN25 | DN15 | 1700x 1300 x 1970 | |
| KSN-20 | 99.5% | 20 | 0.97 | KJ-1 | DN25 | DN15 | 1900×1300^1970 | |
| KSN-30 | 99.5% | 30 | 1.48 | KJ-2 | DN25 | DN25 | 2150x1500x2100 | |
| KSN-40 | 99.5% | 40 | 1.95 | KJ-2 | DN32 | DN25 | 2200x1500x2700 | |
| KSN-60 | 99.5% | 60 | 2.9 | KJ-3 | DN32 | DN32 | 2550x1900x2800 | |
| KSN-80 | 99.5% | 80 | 3.9 | KJ-6 | DN40 | DN32 | 2700x1900x2800 | |
| KSN-100 | 99.5% | 100 | 4.95 | KJ-6 | DN40 | DN32 | 2750x1900x2800 | |
| KSN-120 | 99.5% | 120 | 5.8 | KJ-6 | DN40 | DN40 | 2750^1900×2800 | |
| KSN-150 | 99.5% | 150 | 7.3 | KJ-10 | DN50 | DN40 | 4500×1950^3120 | Air purification system and PSA nitrogen production equipment integrated installation type |
| KSN-200 | 99.5% | 200 | 9.7 | KJ-10 | DN50 | DN50 | 4850x2200x3150 | |
| KSN-300 | 99.5% | 300 | 14.6 | KJ-15 | DN65 | DN50 | 5000x2200x3200 | |
| KSN-400 | 99.5% | 400 | 19.6 | KJ-20 | DN65 | DN50 | 6000x2500x3150 | |
| KSN-600 | 99.5% | 600 | 29 | KJ-30 | DN80 | DN65 | 7500x3150x3300 | |
| KSN-800 | 99.5% | 800 | 38.5 | KJ-40 | DN100 | DN65 | 10000x5500x3600 | |
| KSN-1000 | 99.5% | 1000 | 47.8 | KJ-50 | DN100 | DN100 | 11000x6000x3700 | |
| KSN-1200 | 99.5% | 1200 | 58 | KJ-60 | DN125 | DN100 | 11000x6500x3700 | PSA nitrogen production equipment must be installed onsite |
| KSN-1500 | 99.5% | 1500 | 73 | KJ-80 | DN150 | DN100 | 12000x7500x3800 | |
| KSN-2000 | 99.5% | 2000 | 97.5 | KJ-100 | DN150 | DN125 | 13500x6000x4700 | |
| KSN-2500 | 99.5% | 2500 | 123 | KJ-130 | DN200 | DN150 | 10000x6500x5000 | |
| Model | purity | exportation (NmJ/h) | Effective gas dissipation (Nm3/min) | Air purification system | Inlet and outlet diameter | remark | |
| KSN-10D | 97% | 10 | 0.4 | KJ-0.5 | DN15 | DN15 | Air purification system and PSA nitrogen production equipment integrated installation type |
| KSN-20D | 97% | 20 | 0.79 | KJ-1 | DN25 | DN15 | |
| KSN-30D | 97% | 30 | 1.15 | KJ-2 | DN25 | DN15 | |
| KSN-40D | 97% | 40 | 1.5 | KJ-2 | DN25 | DN25 | |
| KSN-60D | 97% | 60 | 2.3 | KJ-3 | DN32 | DN25 | |
| KSN-80D | 97% | 80 | 3.1 | KJ-3 | DN40 | DN32 | |
| KSN-100D | 97% | 100 | 3.9 | KJ-6 | DN40 | DN32 | |
| KSN-120D | 97% | 120 | 4.6 | KJ-6 | DN40 | DN32 | |
| KSN-150D | 97% | 150 | 5.8 | KJ-6 | DN40 | DN32 | |
| KSN-200D | 97% | 200 | 8 | KJ-10 | DN50 | DN50 | PSA nitrogen production equipment must be installed onsite |
| KSN-300D | 97% | 300 | 11.5 | KJ-12 | DN65 | DN50 | |
| KSN-400D | 97% | 400 | 15.5 | KJ-20 | DN65 | DN50 | |
| KSN-600D | 97% | 600 | 23 | KJ-30 | DN80 | DN65 | |
| KSN-800D | 97% | 800 | 31 | KJ-30 | DN80 | DN65 | |
| KSN-1000D | 97% | 1000 | 39.3 | KJ-40 | DN100 | DN80 | |
| KSN-1200D | 97% | 1200 | 46 | KJ-50 | DN100 | DN80 | |
| KSN-1500D | 97% | 1500 | 58.2 | KJ-60 | DN125 | DN100 | PSA nitrogen production equipment must be installed onsite |
| KSN-2000D | 97% | 2000 | 76.8 | KJ-80 | DN150 | DN125 | |
| KSN-2500D | 97% | 2500 | 96.8 | KJ-100 | DN150 | DN125 | |
| Model number | purity | yield (NmJ/h) | Effective gas dissipation (Nm3/min) | Air purification system | Inlet and outlet diameter | remark | |
| KSN-10E | 99% | 10 | 0.45 | KJ-1 | DN15 | DN15 | Air purification system and PSA nitrogen production equipment integrated installation type |
| KSN-20E | 99% | 20 | 0.92 | KJ-1 | DN25 | DN15 | |
| KSN-30E | 99% | 30 | 1.3 | KJ-2 | DN25 | DN15 | |
| KSN-40E | 99% | 40 | 1.8 | KJ-2 | DN32 | DN25 | |
| KSN-60E | 99% | 60 | 2.2 | KJ-3 | DN32 | DN25 | |
| KSN-80E | 99% | 80 | 3.5 | KJ-6 | DN40 | DN32 | |
| KSN-100E | 99% | 100 | 4.4 | KJ-6 | DN40 | DN32 | |
| KSN-120E | 99% | 120 | 5.2 | KJ-6 | DN40 | DN32 | |
| KSN-150E | 99% | 150 | 6.5 | KJ-10 | DN50 | DN40 | |
| KSN-200E | 99% | 200 | 8.7 | KJ-10 | DN50 | DN50 | Air purification system and PSA nitrogen production equipment separate installation type |
| KSN-300E | 99% | 300 | 13 | KJ-20 | DN65 | DN50 | |
| KSN-400E | 99% | 400 | 17.5 | KJ-20 | DN65 | DN50 | |
| KSN-600E | 99% | 600 | 26.5 | KJ-30 | DN80 | DN65 | |
| KSN-800E | 99% | 800 | 35 | KJ-40 | DN100 | DN65 | |
| KSN-1000E | 99% | 1000 | 45 | KJ-50 | DN125 | DN65 | |
| KSN-1200E | 99% | 1200 | 52 | KJ-50 | DN125 | DN80 | |
| KSN-1500E | 99% | 1500 | 65 | KJ-70 | DN125 | DN100 | PSA nitrogen production equipment must be installed onsite |
| KSN-2000E | 99% | 2000 | 87 | KJ-90 | DN150 | DN100 | |
| KSN-2500E | 99% | 2500 | 108 | KJ-110 | DN200 | DN125 | |
| Model | purity | yield (NmJ/h) | Effective gas dissipation (Nm3/min) | Air purification system | Inlet and outlet diameter | remark | |
| KSN-5A | 99.99% | 10 | 0.4 | KJ-0.5 | DN15 | DN15 | Air purification system and PSA nitrogen production equipment integrated installation type |
| KSN-10A | 99.99% | 20 | 0.7 | KJ-1 | DN25 | DN15 | |
| KSN-20A | 99.99% | 30 | 1.3 | KJ-2 | DN25 | DN15 | |
| KSN-30A | 99.99% | 40 | 2 | KJ-2 | DN25 | DN25 | |
| KSN-40A | 99.99% | 60 | 2.55 | KJ-3 | DN32 | DN25 | |
| KSN-60A | 99.99% | 80 | 4.0 | KJ-6 | DN40 | DN32 | Air purification system and PSA nitrogen production equipment separate installation type |
| KSN-80A | 99.99% | 100 | 5.2 | KJ-6 | DN40 | DN40 | |
| KSN-100A | 99.99% | 120 | 6.7 | KJ-10 | DN50 | DN40 | |
| KSN-120A | 99.99% | 150 | 7.9 | KJ-10 | DN50 | DN40 | |
| KSN-150A | 99.99% | 200 | 10 | KJ-10 | DN50 | DN40 | |
| KSN-200A | 99.99% | 300 | 13.5 | KJ-20 | DN65 | DN50 | |
| KSN-300A | 99.99% | 400 | 20 | KJ-20 | DN65 | DN50 | |
| KSN-400A | 99.99% | 600 | 26 | KJ-30 | DN80 | DN65 | |
| KSN-600A | 99.99% | 800 | 40 | KJ-40 | DN100 | DN65 | |
| KSN-800A | 99.99% | 1000 | 51 | KJ-50 | DN125 | DN65 | |
| KSN-1000A | 99.99% | 1200 | 63 | KJ-70 | DN125 | DN65 | PSA nitrogen production equipment must be installed onsite |
| KSN-1200A | 99.99% | 1500 | 75 | KJ-80 | DN150 | DN80 | |
| KSN-1500A | 99.99% | 2000 | 94 | KJ-100 | DN150 | DN80 | |
| Model number | purity | yield(Nm3/h) | Effective gas dissipation (Nm3/min) | Air purification system | Inlet and outlet diameter （mm） | remark | |
| KSN-5B | 99.99% | 5 | 0.42 | KJ-0.5 | DN15 | DN15 | Integral installability of air purification system and PSA nitrogen production equipment |
| KSN-8B | 99.99% | 8 | 0.78 | KJ-1 | DN25 | DN15 | |
| KSN-12B | 99.99% | 12 | 1.13 | KJ-2 | DN25 | DN15 | |
| KSN-20B | 99.99% | 20 | 1.72 | KJ-2 | DN25 | DN25 | |
| KSN-30B | 99.99% | 30 | 2.49 | KJ-3 | DN25 | DN25 | |
| KSN-40B | 99.99% | 40 | 3.7 | KJ-6 | DN32 | DN25 | |
| KSN-60B | 99.99% | 60 | 5.43 | KJ-6 | DN40 | DN32 | Air purification and PSA nitrogen production equipment separate installation type |
| KSN-80B | 99.99% | 80 | 7.25 | KJ-10 | DN40 | DN40 | |
| KSN-100B | 99.99% | 100 | 9.05 | KJ-12 | DN50 | DN40 | |
| KSN-120B | 99.99% | 120 | 10.77 | KJ-20 | DN50 | DN40 | |
| KSN-140B | 99.99% | 140 | 12.5 | KJ-20 | DN65 | DN50 | |
| KSN-160B | 99.99% | 160 | 14.22 | KJ-20 | DN65 | DN50 | |
| KSN-180B | 99.99% | 180 | 16.02 | KJ-20 | DN65 | DN50 | |
| KSN-200B | 99.99% | 200 | 17.85 | KJ-20 | DN65 | DN50 | |
| KSN-250B | 99.99% | 250 | 23.15 | KJ-30 | DN65 | DN50 | |
| KSN-300B | 99.99% | 300 | 27.65 | KJ-30 | DN80 | DN50 | |
| KSN-350B | 99.99% | 350 | 32.15 | KJ-40 | DN80 | DN50 | |
| KSN-400B | 99.99% | 400 | 36.6 | KJ-40 | DN100 | DN65 | |
| KSN-450B | 99.99% | 450 | 40.5 | KJ-50 | DN100 | DN65 | |
| KSN-500B | 99.99% | 500 | 45 | KJ-50 | DN125 | DN80 | |
| KSN-550B | 99.99% | 550 | 49.5 | KJ-50 | DN125 | DN80 | |
| KSN-600B | 99.99% | 600 | 54 | KJ-60 | DN125 | DN80 | PSA nitrogen production equipment must be installed onsite |
| KSN-650B | 99.99% | 650 | 58.5 | KJ-60 | DN125 | DN80 | |
| KSN-700B | 99.99% | 700 | 64 | KJ-70 | DN150 | DN80 | |
| Model number | purity | yield(Nm3/h) | Effective gas dissipation (Nm3/min) | Air purification system | Inlet and outlet diameter (mm) | remark | |
| KSN-5C | 99.999% | 5 | 0.78 | KJ-1 | DN25 | DN15 | Air purification system and PSA nitrogen production equipment integrated installation type |
| KSN-10C | 99.999% | 10 | 1.75 | KJ-2 | DN25 | DN15 | |
| KSN-20C | 99.999% | 20 | 3.55 | KJ-6 | DN40 | DN15 | |
| KSN-30C | 99.999% | 30 | 5.25 | KJ-6 | DN40 | DN25 | |
| KSN-40C | 99.999% | 40 | 7.0 | KJ-10 | DN50 | DN25 | |
| KSN-50C | 99.999% | 50 | 8.7 | KJ-10 | DN50 | DN25 | Air purification system and PSA nitrogen production equipment separate installation type |
| KSN-60C | 99.999% | 60 | 10.5 | KJ-12 | DN50 | DN32 | |
| KSN-80C | 99.999% | 80 | 13.75 | KJ-20 | DN65 | DN40 | |
| KSN-100C | 99.999% | 100 | 17.7 | KJ-20 | DN65 | DN40 | |
| KSN-150C | 99.999% | 150 | 26.5 | KJ-30 | DN80 | DN40 | |
| KSN-200C | 99.999% | 200 | 35.5 | KJ-40 | DN100 | DN50 | PSA nitrogen production equipment must be installed onsite |
| KSN-300C | 99.999% | 300 | 53 | KJ-60 | DN125 | DN50 | |
nguyên tắc
Áp suất Swing Hấp thụ (PSA) là một công nghệ tách khí tiên tiến, đóng một vai trò không thể thay thế trong cung cấp khí sân. Chất hấp thụ (được gọi là sàng phân tử carbon) là phần cốt lõi của thiết bị sản xuất nitơ PSA, sử dụng các thành phần khác nhau của môi trường khí trong khả năng hấp thụ của chất hấp thụ khác nhau, chất hấp thụ được hấp thụ một cách chọn lọc khi áp suất tăng và tái tạo khử hấp được thu được khi áp suất giảm, vì vậy chu kỳ luân chuyển liên tục sản xuất nitơ sản phẩm.

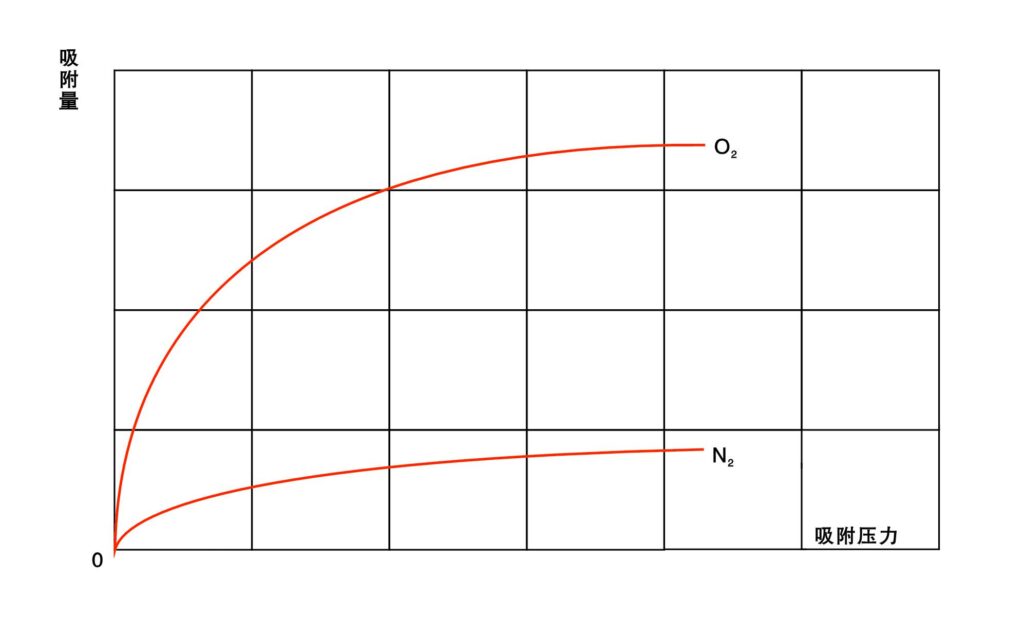

Trong trường hợp cân bằng hấp thụ, khi hấp thụ cùng một khí, áp suất khí càng cao, lượng hấp thụ của chất hấp thụ càng lớn. Ngược lại, áp suất càng thấp, khả năng hấp thụ càng nhỏ. Như được hiển thị trong hình ảnh:
Thiết bị sản xuất nitơ bao gồm tách không khí
Hệ thống sản xuất nitơ chủ yếu bao gồm đơn vị lọc không khí nén, đơn vị đệm không khí nén, đơn vị tách oxy và nitơ, đơn vị đệm nitơ và đơn vị điều khiển.
Đơn vị lọc không khí nén
Nó chủ yếu bao gồm nhóm lọc, máy sấy, máy loại bỏ dầu, v.v.

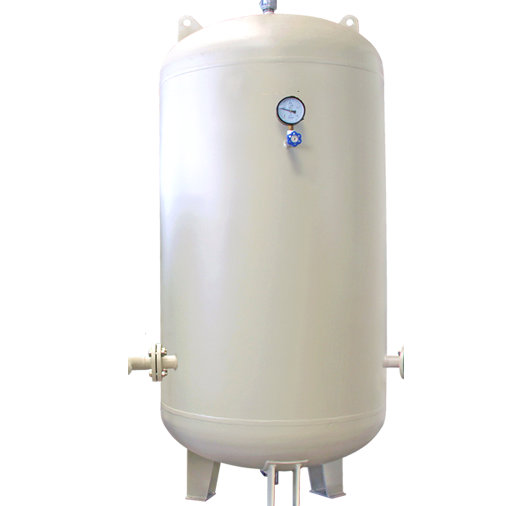

Đơn vị đệm không khí nén
Nó chủ yếu bao gồm bể lưu trữ không khí (bao gồm phụ kiện). Chức năng của nó là cung cấp không khí nén cho quá trình sản xuất nitơ của đơn vị tách oxy và nitơ. Giảm biến động áp suất hệ thống, giảm xung không khí, để đơn vị lọc không khí nén để loại bỏ bụi, nước và dầu, giảm tác động của nước và dầu đến sàng phân tử carbon trong đơn vị tách oxy nitơ, giảm tác động của các hạt bụi đến hiệu suất của thiết bị, giảm tỷ lệ thất bại của thiết bị.

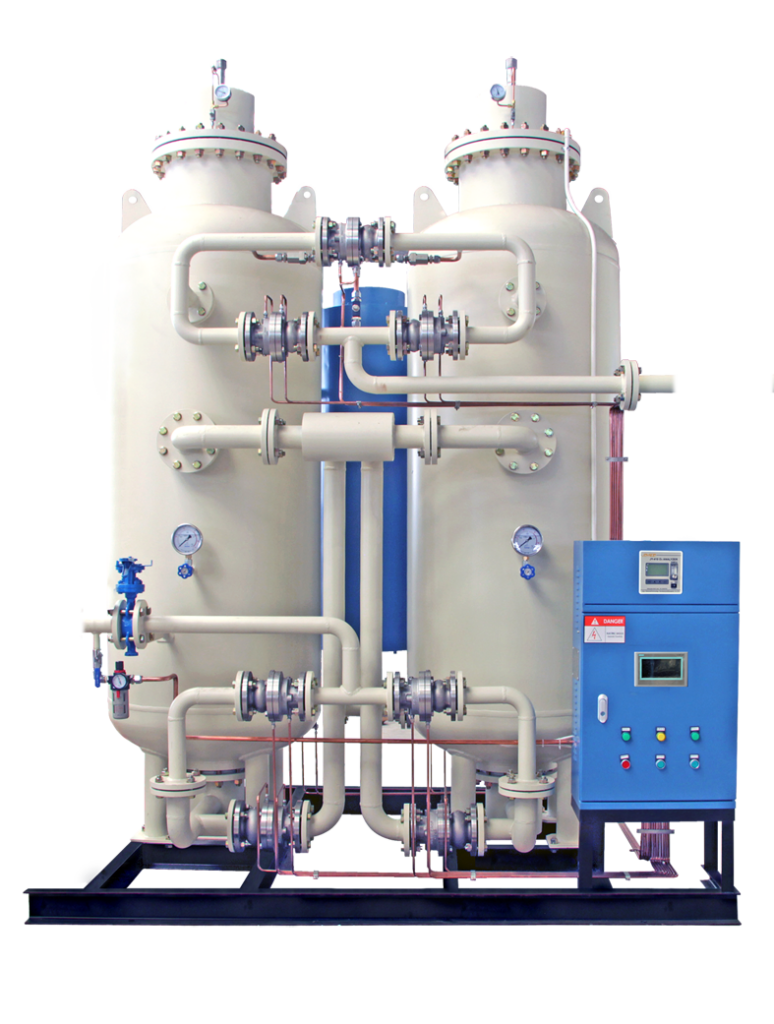

Đơn vị tách oxy và nitơ
Đơn vị tách oxy và nitơ là đơn vị cốt lõi của thiết bị sản xuất nitơ, chủ yếu bao gồm tháp hấp thụ được trang bị sàng phân tử cacbon đặc biệt, van khí nén, xi lanh nén, máy bấm và như vậy. Theo sự khác biệt về lượng oxy hấp thụ bởi sàng phân tử cacbon trong không khí nén dưới áp suất khác nhau, tháp hấp thụ làm tăng áp suất của sàng phân tử cacbon để hấp thụ oxy và sản xuất nitơ, và sàng phân tử cacbon giảm áp suất để thoát oxy hóa và tái tạo, và hai tháp làm việc thay thế để đạt được sản xuất nitơ liên tục.

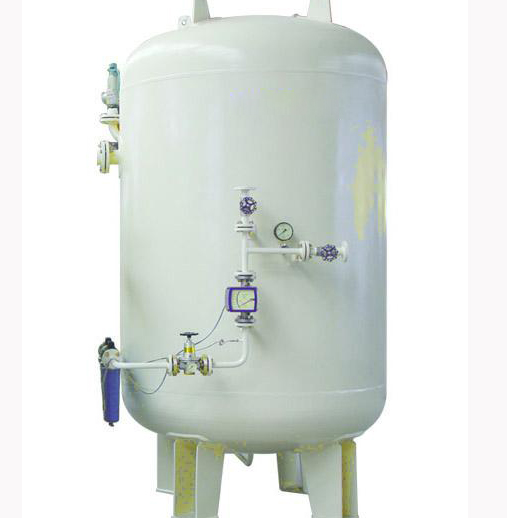

Đơn vị đệm nitơ
Đơn vị đệm nitơ chủ yếu bao gồm một bể đệm nitơ, bộ lọc bụi, van giảm áp suất, máy đo lưu lượng và thiết bị khí thải nitơ không đủ điều kiện. Vai trò của nó là cân bằng độ tinh khiết của sản lượng nitơ bởi đơn vị tách oxy và nitơ, đệm và lưu trữ nitơ sản phẩm, và đảm bảo sản lượng liên tục của dòng chảy nitơ sản phẩm, độ tinh khiết và ổn định áp suất. Một thiết bị thải nitơ có độ tinh khiết không đủ điều kiện được cung cấp trên ống đầu ra nitơ để ngăn chặn hiệu quả nitơ tinh khiết không đủ điều kiện được nhập vào điểm khí.

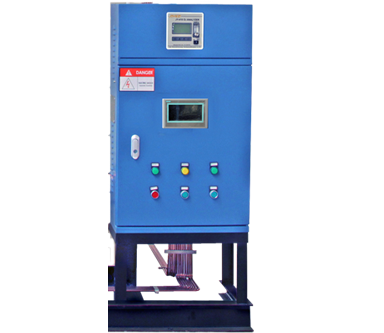

Đơn vị điều khiển
Đơn vị điều khiển chủ yếu bao gồm bộ điều khiển PLC, mô-đun kỹ thuật số hoặc tương tự, màn hình cảm ứng, máy phân tích, van điện tử, cảm biến áp suất, tủ điều khiển, v.v.
